DPGS43HP.100 diferenčni manometer s preklopnimi kontakti WIKA

Iskanje

Šifra: MAN-DPGS43HP.100


Po naročilu. Pošljite povpraševanje.



  • merjenje diferenčnega tlaka je od 0 … 60 mbar
  • instrumenti s stikalnim kontaktom za PLC aplikacije
  • merjenje dušenja celične tekočine proti hitrim spremembam tlaka
  • instrumenti z induktivnimi kontakti za uporabo na nevarnih območjih
  • visok delovni tlak (statični tlak) in velika varnost pred preobremenitvijo, izbirno do 40, 100, 250 ali 400 barov


Področja:

,

Opis

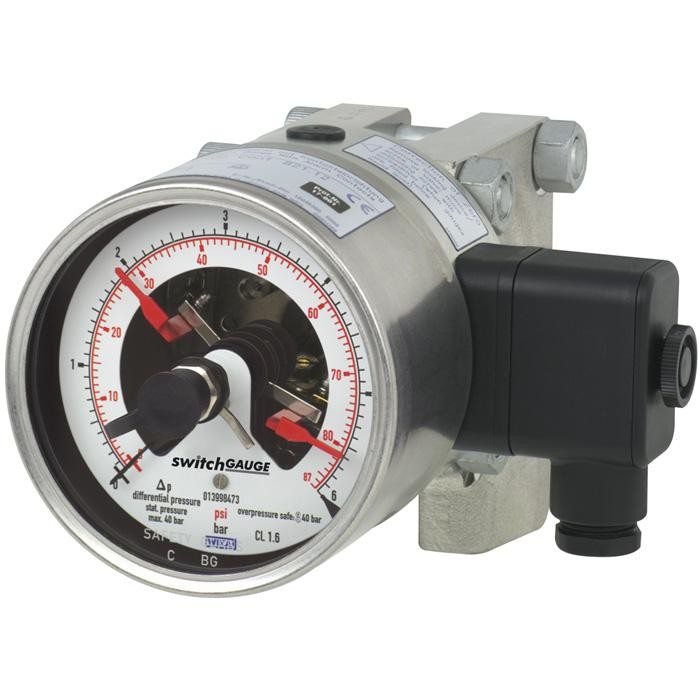

DPGS43HP.100 diferenčni manometer s preklopnimi kontakti WIKA se uporablja za nadzor diferenčnih tlakov, instrument omogoča preklapljanje in prikazovanje.

Kjer je treba lokalno navesti procesni tlak in hkrati preklopiti tokokroge, model DPGS43HP.100 stikalo GAUGE najde svojo uporabo.

Stikalni kontakti (električni alarmni kontakti) tvorijo ali prekinjajo vezja, odvisno od položaja kazalca kazalnih merilnih instrumentov. Stikalni kontakti so nastavljivi v celotnem obsegu obsega skale (glej DIN 16085) in so nameščeni pretežno pod številčnico, delno pa tudi na vrhu kolesca. Kazalec instrumenta (kazalnik dejanske vrednosti) se prosto giblje po celotnem obsegu skale, neodvisno od nastavitve.
Nastavljeni kazalec lahko prilagodite s pomočjo odstranljive nastavitvene tipke v oknu.

Stikalne stike, sestavljene iz več stikov, lahko nastavite tudi na eno nastavljeno točko. Stik se sproži, ko se kazalec dejanske vrednosti pomakne čez ali pod želeno nastavljeno točko.

Manometer je izdelan v skladu z DIN 16085 in izpolnjuje vse zahteve ustreznih standardov (EN 837-3) in predpisov za prikaz delovnega tlaka tlačnih posod na kraju samem.
Kot stikalni kontakti so na voljo magnetni kontaktni kontakti, trstična stikala, induktivni kontakti in elektronski kontakti. Induktivne kontakte lahko uporabljate na nevarnih območjih. Za sprožitev programabilnih logičnih krmilnikov (PLC) se lahko uporabljajo elektronski kontakti in trstična stikala.



Značilnosti DPGS43HP.100

  • Izvedba:

    • Najvišja varnost pred preobremenitvijo na obeh straneh, nazivni tlak PN 40, 100, 250 ali 400, tekočina za polnjenje sistema merilne celice deluje kot blaženje zaslona.
    • Preobremenitvena odpornost po EN 837-3.
  • Nominalna velikost v mm: 100
  • Razred točnosti 1.6
  • Možnost:

    • 1.0 na zahtevo, (Monelova različica: 2.5)
  • Lestvice obsega:

    • Instrumenti s PN 40 in 100:
      • 0… 60 mbar do 0… 160 mbar (merilna celica □ 140)
      • 0… 0.25 bara do 0… 40 bara (merilna celica □ 82)
    • Instrumenti s PN 250:
      • 0… 60 mbar do 0… 250 mbar (merilna celica □ 140)
      • 0… 0.4 bara do 0… 40 bara (merilna celica □ 82)
    • Instrumenti s PN 400:
      • 0… 0.4 bara do 0… 40 bara (merilna celica □ 86)
      • Mere merilne celice, glej tehnični list
      • na voljo druge enote (npr. psi, kPa)
      • ali vsa druga enakovredna območja tlaka in vakuuma
  • Lestvica:

    • Enojna lestvica
    • Možnost:
      • Dvojna skala
      • Razporeditev lestvice (npr. linearni pritisk ali povečanje kvadratnega korena)
  • Nastavitev ničelne točke: S pomočjo naprave za nastavitev

  • Omejitev tlaka:

    • Stalna vrednost celotne lestvice
    • Niha 0.9 x celotna vrednost skale
    • Upoštevajte priporočila za uporabo mehanskih sistemov za merjenje tlaka v skladu z EN 837-2
  • Varnost nadtlaka in maks. delovni tlak (statični tlak): obe strani maks. 40, 100, 250 ali 400 barov
  • Mesto priključka:

    • Spodnji nosilec (radialni)
    • Možnost:
      • Zadnji nosilec
      • Povezava ob 12. uri
  • Procesna povezava:

    • G ½ B ženska
    • G ½ B moški
    • ½ NPT moški
    • Diferenčna procesna povezava po EN 61518
    • Druge procesne povezave preko ženskih ali moških niti na zahtevo
  • Dovoljena temperatura:

    • Medij -20 °C … +100 °C
    • Možnost:
      •  Temperatura medija > 100 °C na zahtevo
    • Okolje -20 °C … +60 °C
    • Možnost:
      • Temperatura okolice -40 °C … +60 °C (polnjenje s silikonskim oljem)
  • Učinek temperature Ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C):
    • maks. ± 0.5 % / 10 K celotne vrednosti skale
  • Polnjenje ohišja

    • Brez
    • Možnost:
      • S polnjenjem ohišja
  • Odzračevanje medijskih komor:

    • Naprave s PN 40 in 100: Za obseg ≤ 0.16 bara (možnost za obseg lestvice ≥ 0.25 bara)
    • Instrumenti s PN 250 in 400: Standard za obseg skale ≤ 0.25 bara (možnost za obseg tehtnic ≥ 0.4 bara)
    • Možnost:
      • Odzračevanje medijskih komor za obseg ≥ 0.25 bara ali ≥ 0.4 bara
  • Sistem za polnjenje tekočine merilne celice:

    • Silikonsko olje
    • Možnost:
      • Merjenje polnjenja celic s posebnim medijem, npr. za uporabo v kisikovih aplikacijah
      • Drugi na zahtevo
  • Mokri materiali:

    • Merjenje prirobnic s procesnim priključkom:
      • Nerjaveče jeklo 316L
    • Priključni vijaki prirobnice
      • PN 40/100: nerjaveče jeklo
      • PN 250/400: jeklo, zaščiteno pred korozijo
    • Tlačni elementi
      • ≤ 0.25 bara: nerjaveče jeklo 1,4571
      • > 0.25 bara: zlitina NiCr (Inconel)
    • Merilna celica:
      • Kromirano jeklo
    • Odzračevanje medijskih komor:
      • Nerjaveče jeklo 316L
    • Tesnila
      • FPM / FKM
  • Nevlaženi materiali

    • Ohišje, gib, bajonetni obroč iz nerjavečega jekla
    • Številčnica iz aluminija, bela, črna
    • Kazalec
      • Aluminij, črna
    • Okno
      • Laminirano varnostno steklo
    • Zaščita pred vdorom po IEC / EN 60529: IP54
      • Možnost:
      • IP65 s tekočim polnjenjem
    • Namestitev V skladu s pritrjenimi simboli: ⊕ visok tlak, ⊖ nizek tlak
    • Montaža:
      • Toge merilne črte
      • Izvrtane luknje za pritrditev na zadnji strani merilne celice
      • Možnost:
        • Prirobnica za pritrditev plošče
        • Nosilec za pritrditev na steno ali cev
    • Električna povezava
      • Kabelska vtičnica PA 6, črna
      • Na izolacijsko skupino VDE 0110 C / 250 V
      • Kabelska uvodnica M20 x 1,5
      • Lajšanje sevov
      • 6 vijačnih sponk + PE za prerez vodnika 2.5 mm²
      • Za dimenzije glejte tehnični list
      • drugi na zahtevo

Za več lastnosti in dodatnih opcij DPGS43HP.100 priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

Uporaba DPGS43HP.100:

  • nadzor in regulacija procesov
  • nadzor rastlin in preklapljanje električnih vezij
  • nadzor in nadzor črpalke, nadzor filtra, merjenje nivoja na zaprtih posodah
  • enostaven za branje, analogni zaslon na kraju samem, ki ne potrebuje zunanjega napajanja
  • za merjenje krajev z visoko preobremenitvijo diferenčnega tlaka in / ali visokimi delovnimi tlaki (statični tlaki), tudi v agresivnem okolju
