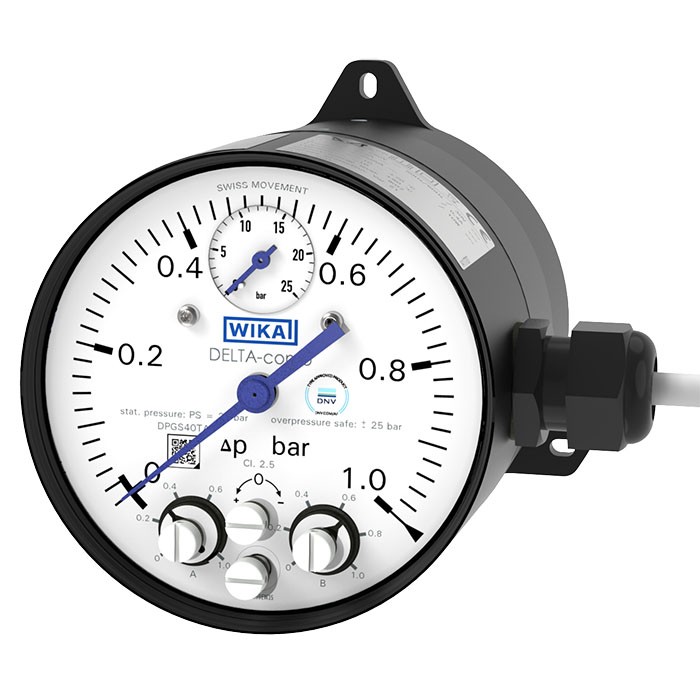

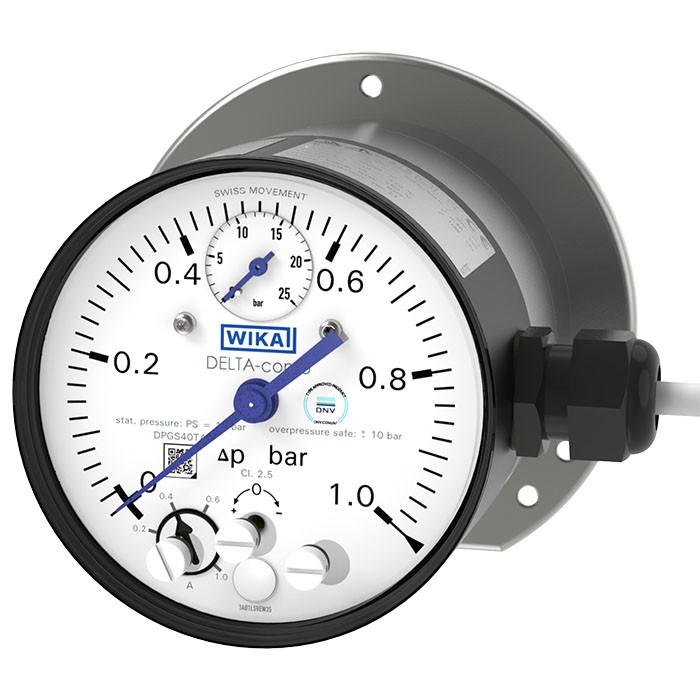

DPGS40TA diferenčni manometer z mikro stikali WIKA

Iskanje

Šifra: MAN-DPGS40TA


Po naročilu. Pošljite povpraševanje.



  • odobritev Germanischer Lloyd
  • robustno aluminijasto ohišje z neškodljivim oknom
  • TÜV certificirana funkcionalna varnost s certifikatom SIL
  • nadzor pretoka z varnostno funkcijo v skladu s prakso VdTÜV “Flow 100”
  • manometer diferenčnega tlaka z vgrajeno indikacijo delovnega tlaka in mikro stikalom


Področja:

,

Opis

DPGS40TA diferenčni manometer z mikro stikali WIKA se uporablja za nadzor diferenčnih tlakov, instrument omogoča preklapljanje in prikazovanje.

Merilniki diferenčnega tlaka DPGS40TA iz družine izdelkov DELTA se v glavnem uporabljajo za nadzor in nadzor nizkih diferenčnih tlakov, kjer obstajajo visoke zahteve glede enostranskega nadtlaka in statičnega tlaka.
Tipični trgi za te izdelke so ladjedelništvo, tehnologija ogrevanja procesov, industrija ogrevanja, prezračevanja in klimatizacije, industrija vodnih in odpadnih voda ter gradnja strojev in obratov. Za te je glavna naloga merilnih instrumentov nadzor filtrov, kompresorjev in črpalk. Ti instrumenti se uporabljajo predvsem kot merilniki pretoka v oljarnah za prenos toplote.

Kjer koli je treba diferenčni tlak prikazati lokalno in hkrati električno vezje varno preklopiti, odvisno od določenega diferenčnega tlaka, se DELTA-glavnik uporablja.

Ko tlak prehaja nad ali pod določeno nastavljeno vrednost, se sproži preklopna operacija. Preklopna točka je dostopna od spredaj in jo lahko s pomočjo pomožne skale nastavite v območju 10 … 100 % celotne vrednosti skale. Zaradi mehanske indikacije je diferenčni tlak mogoče varno odčitati, tudi če se napetost izgubi.

Robustno aluminijasto ohišje in neprepustno okno omogočata dolgo življenjsko dobo izdelka, tudi v težkih pogojih okolja. Zaradi nizkega merilnega območja 0 … 250 mbar se lahko instrument uporablja tudi za aplikacije z nizkimi diferenčnimi tlaki.

Posebnost DELTA-glavnika s preskušanjem komponent je v številnih odobritvah in certifikacijah. Ti zagotavljajo primernost za uporabo v vsaki aplikaciji.

Značilnosti DPGS40TA

  • Nominalna velikost:
    • Prikaz diferenčnega tlaka: Ø 100 mm
    • Prikaz delovnega tlaka: Ø 22 mm
  • Natančnost:
    • Prikaz diferenčnega tlaka: ≤ 2.5 % razpona (možnost ≤ 1.6 %)
    • Prikaz delovnega tlaka: ≤ 4 % razpona
  • Razpon lestvice (EN 837)
    • Diferenčni tlak: 0 … 0.25 do 0 … 10 barov
    • Diferenčni tlak različica SIL: 0 … 0.25 do 0 … 6 barov
    • Diferenčni tlak VdTÜV izvedba: 0 … 0.25 do 0 … 2.5 bara
    • Delovni tlak: 0 … 25 barov
  • Maks. delovni tlak (stat.):
    • 25 barov
  • Varnost nadtlaka
    • Na obeh straneh max. 25 barov
  • Dovoljena temperatura
    • Okolica: -10 °C … +70 °C
    • Medij: -10 °C … +90 °C
    • Skladiščenje: -40 °C … +70 °C
  • Zaščita pred vdorom IP65 po IEC / EN 60529
  • Medijska komora (navlažena)
    • Aluminij, EN AC – Al Si9Cu3 (Fe), črno lakirana (možnost: nerjaveče jeklo 1.4571)
  • Procesne povezave (navlažene)
    • 2 x G 1/4 ženska, spodnji nosilec, linijski, sredinska razdalja 26 mm
  • Tlačni elementi (navlaženi)
    • Diferenčni tlak: Kompresijske vzmeti iz nerjavečega jekla 1.4310 in ločilna membrana od FPM / FKM (opcija: NBR)
    • Delovni tlak: Bourdonova cev iz Cu-zlitine
  • Deli menjalnika (navlaženi)
    • Nerjaveče jeklo 1.4301, 1.4305, 1.4310, FPM / FKM (opcija: NBR)
  • Tesnila (navlažena)
    • FPM / FKM (možnost: NBR)
  • Gibanje
    • Bakrova zlitina
  • Oznaka diferenca in delovnega tlaka na številčnici:
    • bela številčnica, črne črke
  • Kazalec
    • Diferenčna razlika in prikaz delovnega tlaka: modri kazalec
  • Ničelna nastavitev za indikacijo diferenčnega tlaka:
    • S pomočjo vrtljivega gumba
  • Ohišje iz aluminija, EN AC – Al Si9Cu3 (Fe), črno lakirano
  • Okno iz plastike, z vijakom za nastavitev ničle in preklopne točke
  • Teža približno 1.4 kg

Za več lastnosti in dodatnih opcij priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije:

Nadzor in nadzor filtrov, kompresorjev in črpalk v:

  • oljarne za prenos toplote
  • naprave za čiščenje pitne in hladilne vode
  • pomorski kotli, tlačne posode, zbiranje drenažne vode
  • postaje za povišanje tlaka, ogrevalna tehnika, sistemi za gašenje požara



ELPRO poimenovanje: MAN-DPGS40TA
