DF27 MOLOSroto nivojsko rotacijsko stikalo Mollet

Opis

DF27 nivojsko rotacijsko stikalo je primerno za merjenje nivoja v silosih različnih velikosti. Ima možnost podaljševanja vrvene osi vetrnice oziroma tipala do 10.000 mm.

DF27 nivojsko stikalo je sestavljeno iz ohišja, procesnega priključka in tipala.

Ohišje je lahko narejeno iz aluminija ali nerjavečega jekla in so dobavljiva tudi za Ex območja (prah in plin).  Stopnja zaščite ohišja je IP66.

Procesni priključek je dobavljiv v izvedbi navoja, prirobnice ali hitre spojke. Tipalo se konstantno vrti. Ko nivo materiala doseže tipalo, se le ta ustavi in pošlje signal krmilju.



Lastnosti DF27 MOLOSroto

• vrvena os do največ 10.000 mm dolžine
• nanj ne vpliva tlak, temperatura, prah, strjevanje in prevodnost materiala
• uporabno na vseh območjih z potencialno eksplozivnimi ozračji
• vsestransko in splošno uporabno
• fantastično razmerje med ceno in zmogljivostjo
• visoka zanesljivost
• neprekinjeno delovanje brez vzdrževanja
• enostavna namestitev



Uporaba

DF27 je nivojsko rotacijsko stikalo za merjenje nivoja z vrvno osjo za razsuti tovor (sipki material), kot je prah, granulat, drobno in grobo zrno. V različnih uporabah DF27 zanesljivo in natančno prikazuje maksimalne ali minimalne ravni polnjenja.

Zato se uporablja v različnih panogah kot:

• detektor polnosti v pripomočku za polnjenje velikih vrečk
• detektor polnosti z dovoljenjem ATEX, ki se uporablja v silosih mešalnega obrata proizvajalca pohištva
• indikator polnosti v različnih silosih v obratu za proizvodnjo pekovskih sestavin
• indikator polnosti v silosu za ribjo hrano pri pridelavi ribje krme

Seznam tipičnih aplikacij Mollet naprav za merjenje nivoja



Tehnične specifikacije

• napajalna napetost: 230, 115, 48, 24 V AC / 48, 24, 12 V DC
• signalni kontakt:
  • 1 mA / 4 V DC … 2 A / 250 V AC
  • preklopni kontakt, brez potenciala
• temperatura razsutega blaga:
  • -40 … 500 °C
  • do 1200 ℃ na zahtevo
• temperatura okolja: -40 … 70 °C
• procesni tlak:
  • -1 … 25 bar
  • do 100 barov na zahtevo
• odobritev ATEX: DustEx in GasEx
• procesni priključek:
  • prirobnica: nerjavno jeklo ali aluminij
• material:
  • ohišje IP66: aluminij ali nerjaveče jeklo
  • podaljšek (gred in merilno rezilo): nerjaveče jeklo
  • tesnilni obroč: NBR, PTFE, VITON
• položaj montaže: vertikalno
• vzdrževanje: brez



Namestitev DF27 MOLOSroto

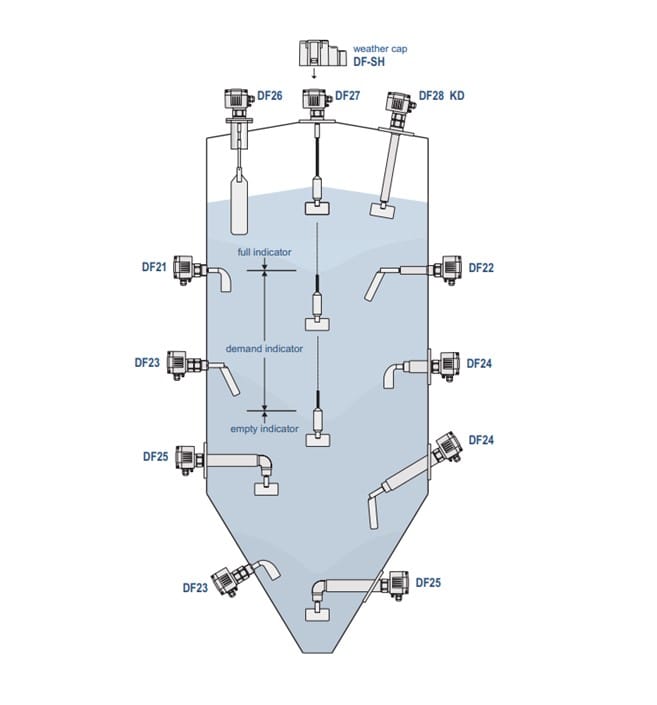

grafična demonstracija namestitve:

več informacij o namestitvi nivojskega rotacijskega stikala DF27 najdete v datoteki navodila za uporabo_DF27 ali primeri uporabe_DF pod zavihkom Dokumentacija.



ATEX-možnosti

• II 1D Ex ta IIIC T70℃
• II 1/2D Ex ta/tb IIIC T80℃
• II 1/3D Ex ta/tc IIIB T80℃
• II 2G Ex db eb IIC T6
• II 1G c IIC TX/II 2G Ex db eb IIC T6



Več informacij o ATEX



Vabljeni k ogledu članka

• Merjenje nivoja razsipnih snovi
• Merjenje nivoja v zaprtih sistemih kjerkoli



Ostala poimenovanja: DF27_MOLOSroto, DF27-MOLOSroto, DF27/MOLOSroto, DF27:MOLOSroto
