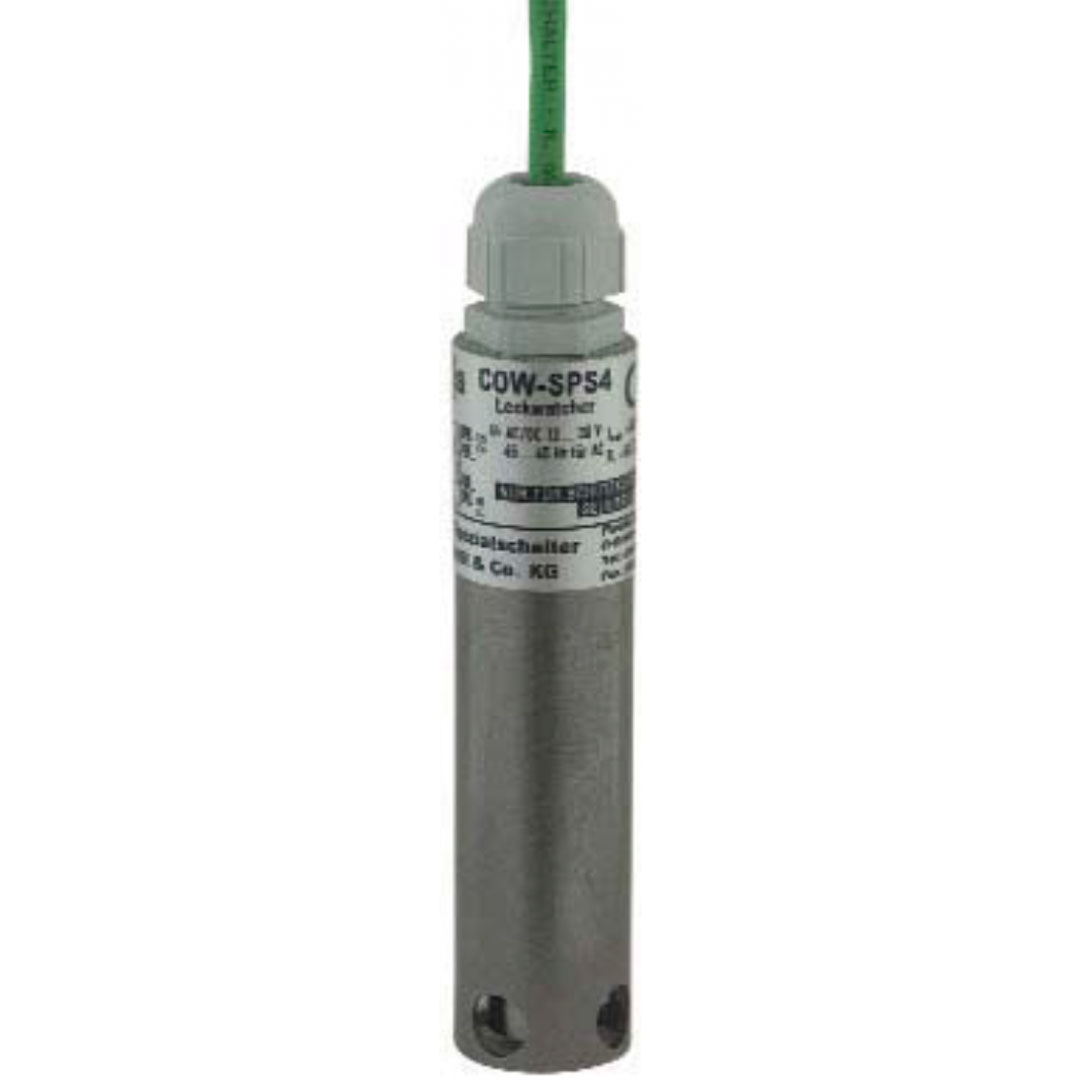

COW-SPS4 viseča elektroda JOLA

Opis

COW-SPS4 viseča elektroda JOLA preko elektrodnega releja signalizira prisotnost tekočega medija zaradi, na primer, počene cevi. Talne elektrode so namenjene uporabi v suhih prostorih.

COW-SPS4 z integriranim galvanskim ločevanjem:

• preprečuje medsebojno prepletanje vezij elektrode,
• preprečuje nastanek ozemljitvenih zank, če je na skupni napajalni tokokrog priključeno več kot en detektor.

Kapacitivne senzorje vzmetenja COW je dovoljeno uporabljati samo v normalno suhih okoljih. Nameščeni morajo biti tako, da je senzor obrnjen navzdol.

Votli valj iz nerjavečega jekla je integriran v kapacitivni senzor vzmetenja tipa COW.

Ohišje iz nerjavečega jekla, kot presejalna elektroda in votel notranji valj, kot merilna elektroda tvori 1 kondenzator za zaznavanje. Takoj, ko neprevodna tekočina priteče v prostor med ohišjem in notranjim valjem, se spremeni kapacitivnost med ohišjem in notranjim valjem, prav tako pa se spremeni stanje preklopa detektorja puščanja. Če je prisotna prevodna tekočina, sta ohišje in notranji valj prevodno povezana, kar ima za posledico tudi spremembo stanja vklopa detektorja puščanja.

Načelo kapacitivnega merjenja

Kapacitivni merilni princip se uporablja predvsem za zaznavanje električno neprevodnih (izolacijskih) tekočin, lahko pa se uporabi tudi za zaznavanje električno prevodnih tekočin.

Električno neprevodne tekočine so običajno organske tekočine, podobna oljem in topilom. Sestav elektrode tvori merilni kondenzator, dielektrik pa je zrak ali tekočina. Dielektrična konstanta zraka je 1. Dielektrična konstanta tekočine, ki jo je treba zaznati, je večja. Za naše kapacitivne senzorje mora biti dielektrična konstanta večja od 2 (tipa CPE) ali 1.8 (tipa OWE in COW).

Kapacitivni detektor puščanja prepozna spremembo dielektrične konstante na merilnem kondenzatorju in sproži se alarmni signal. Zasnova merilnega kondenzatorja omogoča neposredno namestitev na tla in na splošno izključuje možnost interferenčnih učinkov zaradi različnih podlag. Kapacitivni detektor puščanja ima integrirano elektronsko enoto za ocenjevanje z galvansko ločenimi vezji. To preprečuje medsebojno povezavo tokokrogov senzorja in tvorjenje ozemljitvenih zank, če je priključenih več od enega od teh detektorjev uhajanja in kjer je zaznana tekočina prevodna.

Lastnosti COW-SPS4

• dizajn: detektor puščanja s stikajočim tokom toka / NC (prekinitev)
• zaznavalni kondenzatorji: ohišje iz nerjavečega jekla kot presejalna elektroda in notranji valj kot merilna elektroda tvorita 1 detekcijski kondenzator
• ohišje: nerjaveče jeklo 316 Ti z izolatorjem iz PTFE
• električni priključek: štirižična povezava preko povezovalnega kabla 4 x 0.75, dolžine 5 m; na zahtevo opremljen s halogenskim povezovalnim kablom
• napajalna napetost: samo za priključitev na izredno nizkonapetostni SELV ali PELV! (glej tehnični list)
• poraba energije: max. 0.5 VA
• izhod: brezpotencialni trstni kontakt z zaščitnim uporom 62 Ω, max. obremenitev AC / DC 30 V, 100 mA, 3 W; žične barve: črna
• zaščita prek kratkim stikom: trsni kontakt na izhodu za kratek čas odporen proti vgrajeni zaščitni upornosti 62 Ω; toda trsni kontakt je odprt, če napajalna napetost senzorja ni pravilno priključena
• stanje preklopa brez napajalne napetosti: trsni kontakt odprt
• preklopni kondenzator za zaznavanje stanja ni aktiviran: trsni kontakt zaprt
• preklopni kondenzator za zaznavanje stanja je aktiviran: trsni kontakt odprt
• nadzor preloma kabla: nadzor preloma kabla zaradi mirujočega toka
• galvansko ločevanje: samo za priključitev na izredno nizkonapetostni SELV ali PELV! napetostna upornost > 500 V med vezjem kondenzatorja, napajalnim vezjem in izhodnim vezjem
• max. napetost brez obremenitve na kondenzatorjih za zaznavanje: 5 Veff 40 kHz (varnostni zelo nizko napetostni SELV)
• max. tok kratkega stika na kondenzatorjih za zaznavanje: 0.2 mA
• min. konstanta dielektričnosti tekočine, ki jo je treba zaznati: 1.8
• temperaturno območje: -20 °C do +60 °C

Več tehničnih informacij najdete v tehničnem listu priloženem pod zavihkom Dokumentacija.

Uporaba

• zaznavanje uhajanja kurilnega olja

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: COW-SPS4_viseča elektroda JOLA, COW-SPS4:viseča elektroda JOLA
