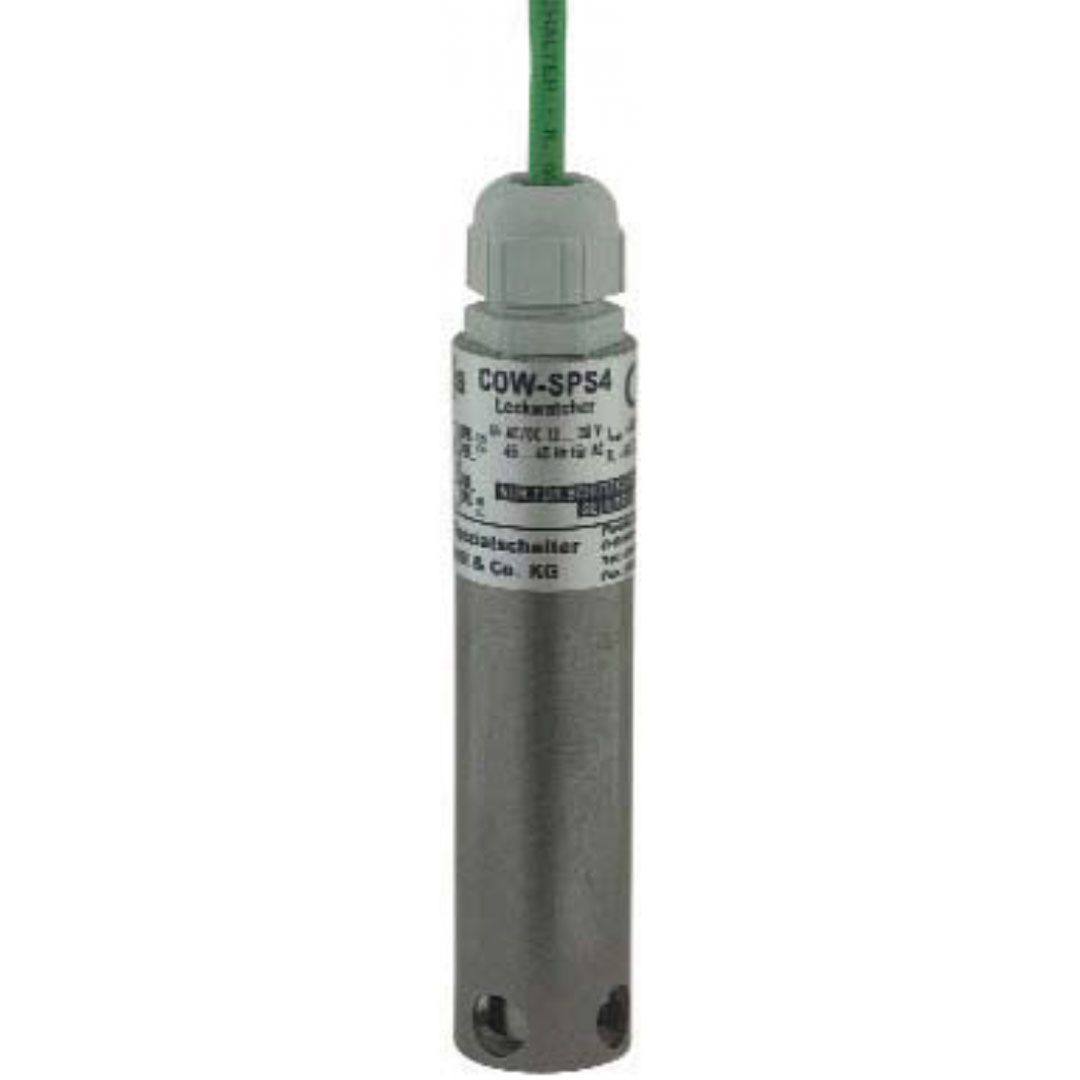

COW-LS4 viseča elektroda JOLA

Opis

COW-LS4 viseča elektroda JOLA preko elektrodnega releja signalizira prisotnost tekočega medija zaradi, na primer, počene cevi. Talne elektrode so namenjene uporabi v suhih prostorih.

COW-LS4 z integriranim galvanskim ločevanjem:

• preprečuje medsebojno prepletanje vezij elektrode,
• preprečuje nastanek ozemljitvenih zank, če je na skupni napajalni tokokrog priključeno več kot en detektor.

Kapacitivne senzorje vzmetenja COW  je dovoljeno uporabljati samo v normalno suhih okoljih. Nameščeni morajo biti tako, da je senzor obrnjen navzdol.

Votli valj iz nerjavečega jekla je integriran v kapacitivni senzor vzmetenja tipa COW.

Ohišje iz nerjavečega jekla kot presejalna elektroda in votel notranji valj kot merilna elektroda tvori 1 kondenzator za zaznavanje. Takoj, ko neprevodna tekočina priteče v prostor med ohišjem in notranjim valjem, se spremeni kapacitivnost med ohišjem in notranjim valjem, prav tako pa se spremeni stanje preklopa detektorja puščanja. Če je prisotna prevodna tekočina, sta ohišje in notranji valj prevodno premoščeni, kar ima za posledico tudi spremembo stanja vklopa detektorja puščanja.

Načelo kapacitivnega merjenja

Kapacitivni merilni princip se uporablja predvsem za zaznavanje električno neprevodnih (izolacijskih) tekočin, lahko pa se uporabi tudi za zaznavanje električno prevodnih tekočin.

Električno neprevodne tekočine so običajno organske tekočine, podobna oljem in topilom. Sestav elektrode tvori merilni kondenzator, dielektrik pa je zrak ali tekočina. Dielektrična konstanta zraka je 1. Dielektrična konstanta tekočine, ki jo je treba zaznati, je večja. Za te kapacitivne senzorje mora biti dielektrična konstanta večja od 2 (tipa CPE) ali 1,8 (tipa OWE in COW).

Kapacitivni detektor puščanja prepozna spremembo dielektrične konstante na merilnem kondenzatorju in sproži se alarmni signal. Zasnova merilnega kondenzatorja omogoča neposredno namestitev na tla in na splošno izključuje možnost interferenčnih učinkov zaradi različnih podlag. Kapacitivni detektor puščanja ima integrirano elektronsko enoto za ocenjevanje z galvansko ločenimi vezji. To preprečuje medsebojno povezavo tokokrogov senzorja in tvorjenje ozemljitvenih zank, če je priključenih več od enega od teh detektorjev uhajanja in kjer je zaznana tekočina prevodna.

Lastnosti COW-LS4

• dizajn: detektor puščanja z relejskim izhodom
• zaznavalni kondenzatorji: 2 zunanji enostransko pozlačeni PCB in 1 notranji dvostranski pozlačeni PCB tvorita dvojni kondenzator
• ohišje: nerjaveče jeklo 316 Ti z izolatorjem iz PTFE
• električni priključek: štirižična povezava preko povezovalnega kabla 4 x 0.5, dolžine 5 m; na zahtevo opremljen s halogenskim povezovalnim kablom
• napajalna napetost: samo za priključitev na izredno nizkonapetostni SELV ali PELV! (glej tehnični list)
• poraba energije: pribl. 0.5 VA
• izhod: brezpotencialni kontakt mirujočega toka (NC), max. obremenitev AC / DC 5 … 24 V (samo zelo nizka napetost SELV ali PELV); AC / DC 1 mA … 3 (1) A; žične barve: črna in temno siva
• stanje preklopa brez napajalne napetosti: izhodni rele brez napetosti, izhodni kontakt odprt
• preklopni kondenzator za zaznavanje stanja ni aktiviran: izhodni rele pod napetostjo, izhodni kontakt zaprt
• preklopni kondenzator za zaznavanje stanja je aktiviran: izhodni rele brez napetosti, izhodni kontakt odprt
• nadzor preloma kabla: nadzor preloma kabla zaradi mirujočega toka
• galvansko ločevanje: samo za priključitev na izredno nizkonapetostni SELV ali PELV! napetostna upornost > 500 V med vezjem kondenzatorja, napajalnim vezjem in izhodnim vezjem
• max. napetost brez obremenitve na kondenzatorjih za zaznavanje: 5 Veff 40 kHz (varnostni zelo nizko napetostni SELV)
• max. tok kratkega stika na kondenzatorjih za zaznavanje: 0.2 mA
• min. konstanta dielektričnosti tekočine, ki jo je treba zaznati: 1.8
• temperaturno območje: -20 °C do +60 °C

Več tehničnih informacij najdete v tehničnem listu priloženem pod zavihkom Dokumentacija.

Uporaba

• zaznavanje uhajanja kurilnega olja

Ostala poimenovanja: COW-LS4:viseča elektroda JOLA, COW-LS4_viseča elektroda JOLA
