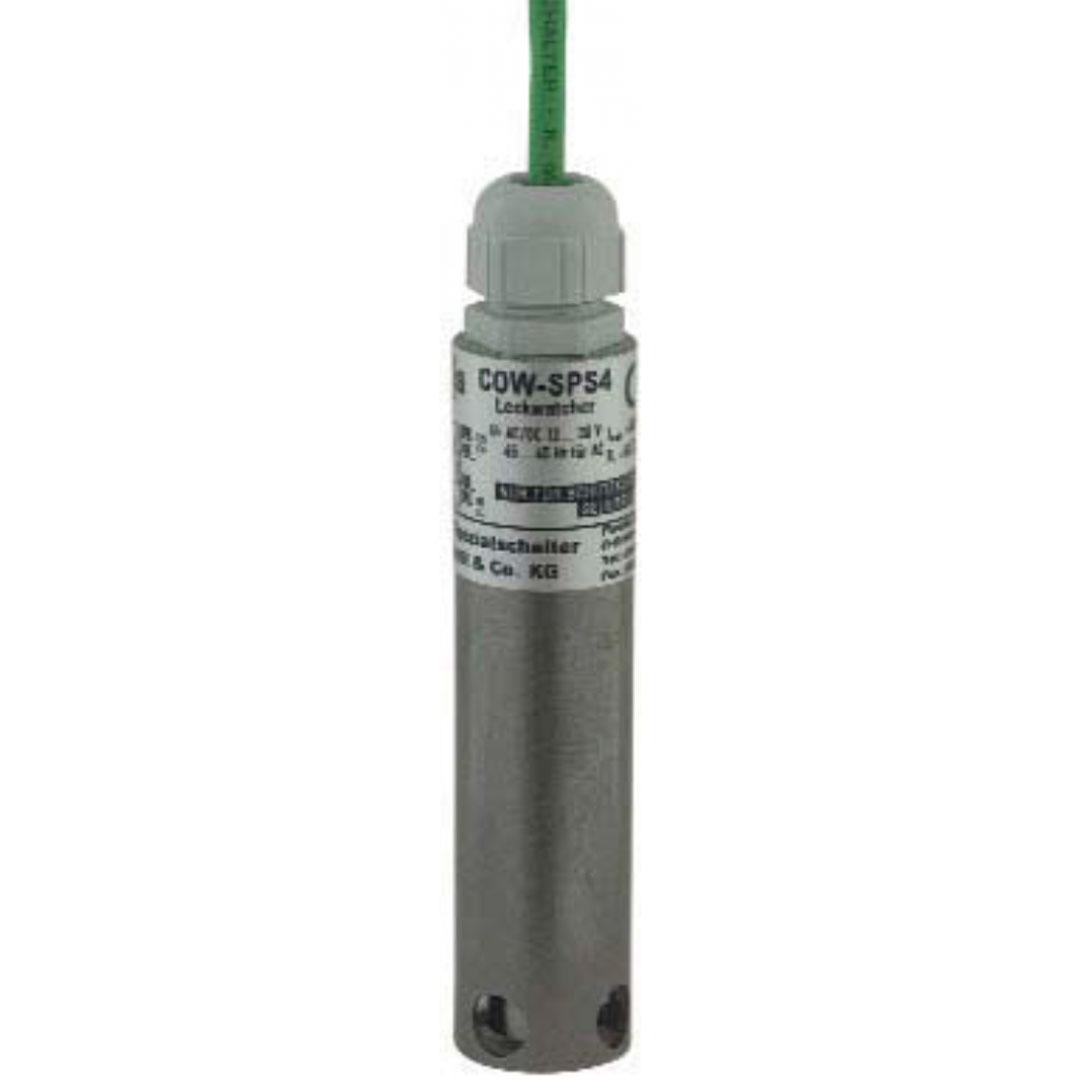

COW-LS4/A viseča elektroda JOLA

Opis

COW-LS4/A talna elektroda JOLA preko elektrodnega releja signalizira prisotnost tekočega medija zaradi, na primer, počene cevi. Talne elektrode so namenjene uporabi v suhih prostorih.

COW-LS4/A z integriranim galvanskim ločevanjem:

• preprečuje medsebojno prepletanje vezij elektrode,
• preprečuje nastanek ozemljitvenih zank, če je na skupni napajalni tokokrog priključeno več kot en detektor.

Kapacitivne senzorje vzmetenja COW je dovoljeno uporabljati samo v normalno suhih okoljih. Nameščeni morajo biti tako, da je senzor obrnjen navzdol.

Votli valj iz nerjavečega jekla je integriran v kapacitivni senzor vzmetenja tipa COW.

Ohišje iz nerjavečega jekla, kot presejalna elektroda in votel notranji valj, kot merilna elektroda tvori 1 kondenzator za zaznavanje. Takoj, ko neprevodna tekočina priteče v prostor med ohišjem in notranjim valjem, se spremeni kapacitivnost med ohišjem in notranjim valjem, prav tako pa se spremeni stanje preklopa detektorja puščanja. Če je prisotna prevodna tekočina, sta ohišje in notranji valj prevodno povezani, kar ima za posledico tudi spremembo stanja vklopa detektorja puščanja.

Načelo kapacitivnega merjenja

Kapacitivni merilni princip se uporablja predvsem za zaznavanje električno neprevodnih (izolacijskih) tekočin, lahko pa se uporabi tudi za zaznavanje električno prevodnih tekočin.

Električno neprevodne tekočine so običajno organske tekočine, podobna oljem in topilom. Sestav elektrode tvori merilni kondenzator, dielektrik pa je zrak ali tekočina. Dielektrična konstanta zraka je 1. Dielektrična konstanta tekočine, ki jo je treba zaznati, je večja. Za kapacitivne senzorje mora biti dielektrična konstanta večja od 2 (tipa CPE) ali 1,8 (tipa OWE in COW).

Kapacitivni detektor puščanja prepozna spremembo dielektrične konstante na merilnem kondenzatorju in sproži se alarmni signal. Zasnova merilnega kondenzatorja omogoča neposredno namestitev na tla in na splošno izključuje možnost interferenčnih učinkov zaradi različnih podlag. Kapacitivni detektor puščanja ima integrirano elektronsko enoto za ocenjevanje z galvansko ločenimi vezji. To preprečuje medsebojno povezavo tokokrogov senzorja in tvorjenje ozemljitvenih zank, če je priključenih več od enega od teh detektorjev uhajanja in kjer je zaznana tekočina prevodna.

Lastnosti COW-LS4/A

• dizajn: detektor puščanja z relejskim izhodom
• zaznavalni kondenzatorji: 2 zunanji enostransko pozlačeni PCB in 1 notranji dvostranski pozlačeni PCB tvorita dvojni kondenzator
• ohišje: nerjaveče jeklo 316 Ti z izolatorjem iz PTFE
• električni priključek: 4-žična povezava prek priključnega kabla 4 x 0.5 dolžine 5 m, na zahtevo: daljši, brez halogena
• napajalna napetost: samo za priključitev na izredno nizkonapetostni SELV ali PELV! (glej tehnični list)
• poraba energije: pribl. 0.5 VA
• izhod: brezpotencialni kontakt delujočega toka (NO) (več v tehničnem listu)
• stanje preklopa brez napajalne napetosti: izhodni rele brez napetosti, izhodni kontakt zaprt
• stanje preklopa oba zaznavna kondenzatorja nista aktivirana: izhodni rele brez napetosti, izhodni kontakt odprt
• stanje preklopa enega ali dveh zaznavnih kondenzatorjev aktivirana: izhodni rele brez napetosti, izhodni kontakt zaprt
• galvansko ločevanje: samo za priključitev na izredno nizkonapetostni SELV ali PELV! napetostna upornost > 500 V med vezjem kondenzatorja, napajalnim vezjem in izhodnim vezjem
• max. napetost brez obremenitve na kondenzatorjih za zaznavanje: 5 Veff 40 kHz (varnostni zelo nizko napetostni SELV)
• max. tok kratkega stika na kondenzatorjih za zaznavanje: 0.2 mA
• min. konstanta dielektričnosti tekočine, ki jo je treba zaznati: 1.8
• temperaturno območje: -20 °C do +60 °C

Več tehničnih informacij najdete v tehničnem listu priloženem pod zavihkom Dokumentacija.

Uporaba

• zaznavanje uhajanja kurilnega olja

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: COW-LS4/A_viseča elektroda JOLA, COW-LS4/A: viseča elektroda JOLA
