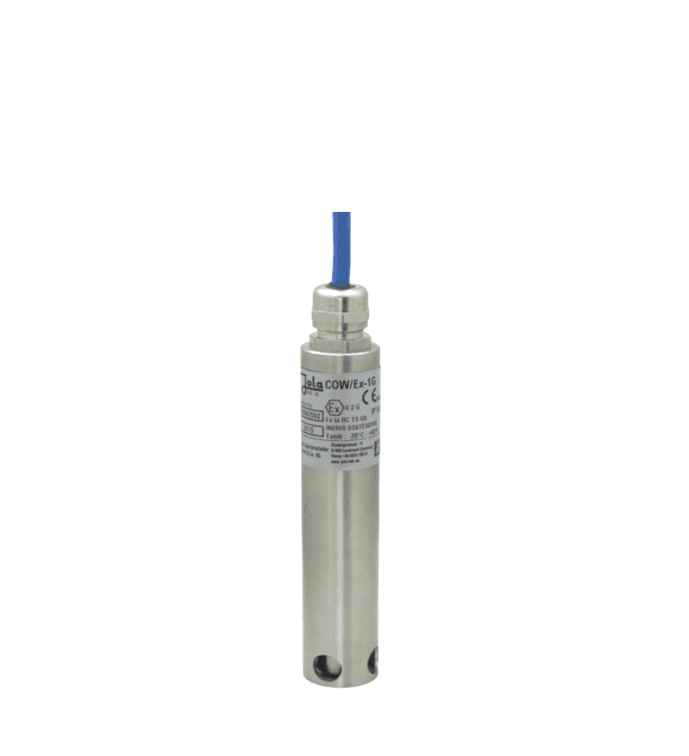

COW/Ex-1G kapacitivni detektor izteka JOLA v Ex izvedbi

Iskanje

Šifra: COW/Ex-1G


Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 2 tedna



  • certifikat o pregledu tipa EC: INERIS 03ATEX0160
  • ohišje: nerjaveče jeklo 316 Ti in PTFE
  • priključni kabel: PVC kabel, 2 x 0.75 mm2, dolžine 5 m, na zahtevo: daljši, iz PTFE
  • razred zaščite: IP65
  • temperaturno območje: -20° … +60°C
za merjenje nivoja tekočin, detekcija uhajanja


Področja:

,

Opis

COW/Ex-1G kapacitivni detektor izteka JOLA v Ex izvedbi je primeren za uporabo v območjih kjer želimo, da v primeru iztekanja pride do hitrega in avtomatskega alarmiranja.

Primeren je za uporabo kadar imamo opraviti z organskimi ali anorganskimi tekočinami, ki imajo dielektrično konstanto večjo od 1.8.

Detektorji se lahko uporabljajo samo v temperaturnem območju med -20 °C in +60°C, vendar se kljub predpisanemu temperaturnemu območju priporoča uporaba nad lediščem.

Priporoča se vgradnja v prostore kjer v normalnih pogojih ne pričakujemo prevelike vlažnosti zraka.

Priporoča se vgradnja na najnižjo točko v prostoru saj tako zagotovite hitro alarmiranje v primeru izteka.



Način delovanja COW/Ex-1G

Kapacitivno merilno načelo se uporablja predvsem za odkrivanje električno neprevodne (izolacijske) tekočine, lahko pa se uporablja tudi za zaznavanje električno prevodnih tekočin.

Električno neprevodne tekočine so običajno organske tekočine, kot so olja in topila. Sestav elektrode tvori merilni kondenzator, dielektrik pa je zrak ali tekočina.

Dielektrična konstanta zraka je 1. Dielektrična konstanta tekočine, ki jo je treba zaznati, je večja. Za Joline kapacitivne senzorje mora biti dielektrična konstanta večja od 1.8.

Kapacitivni detektor puščanja prepozna spremembo dielektrične konstante na merilnem kondenzatorju in sproži se alarmni signal. Zasnova merilnega kondenzatorja omogoča neposredno namestitev na tla in na splošno izključuje možnost interferenčnih učinkov zaradi različnih podlag.



Lastnosti COW/Ex-1G

  • uporaba: za uporabo v lastno varnih tokokrogih v potencialno eksplozivnih atmosferah cona 1 ali 2
  • certifikat o pregledu tipa EC: INERIS 03ATEX0160
  • ohišje: nerjaveče jeklo 316 Ti in PTFE
  • priključni kabel: PVC kabel, 2 x 0.75 mm2, dolžine 5 m, na zahtevo: daljši, iz PTFE
  • funkcionalno načelo: kapacitivni senzor z valjastim kondenzatorjem iz nerjavečega jekla
  • samo-kapacitivnost: Ci = 220 nF + 200 pF na meter priključnega kabla
  • samo-induktivnost: Li = 1.1 mH + 1 µH na meter priključnega kabla
  • razred zaščite: IP65
  • višina odziva od spodnjega roba ohišja: ≥ 12 mm (odvisno od dielektrične konstante tekočine)
  • temperaturno območje: -20 … +60°C
  • max dolžina povezovalnega kabla med senzorjem in relejem: pribl. 1000 m



Več tehničnih informacij najdete v tehničnem listu pod zavihkom Dokumentacija.



Uporaba

Vse organske in anorganske tekočine s specifično dielektrično konstanto 1.8. Predpogoj je, da so te tekočine, odvisno od temperature okolice, prisotne v tekoči obliki in da bodo senzorji, ki jih bomo uporabili, dovolj navlaženi. Višina odziva je približno 12 mm.

  • zaznavanje uhajanja kurilnega olja



Vabljeni k ogledu članka



Ostala poimenovanja: COW-Ex-01G, COW-Ex_1G, COW_Ex1G
