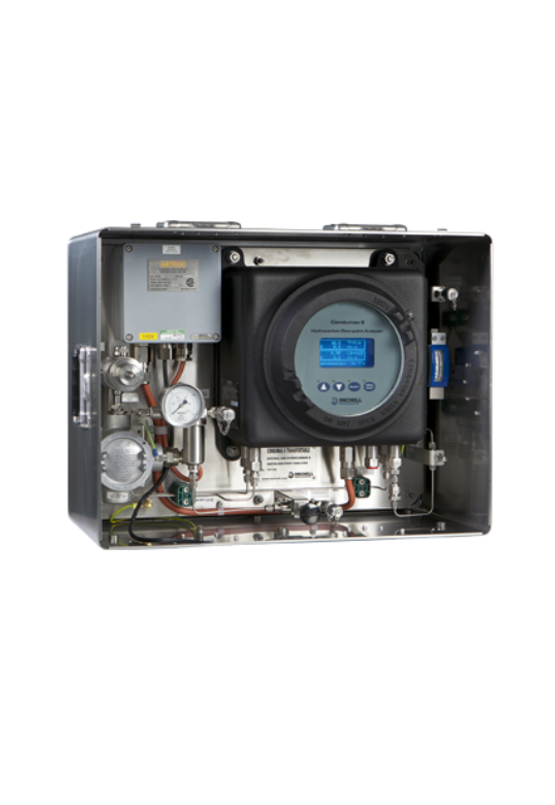

Condumax II prenosni analizator dew point ogljikovodikov Michell

Opis

Condumax II prenosni analizator dew point ogljikovodikov Michell je zasnovan za enostavne terenske meritve zemeljskega plina. Primeren je za uporabo v nevarnih območjih IEC cone 1 ali 2, NEC razred I, razdelek 1 skupine B, C in D.

Vključuje popolni prenosni sistem za analizo točke rosišča zemeljskih plinov na kraju samem. Ohišje analizatorja, ki ohranja temperaturo, omogoča periodično spletno delovanje. Meritve in funkcije so takoj dostopne prek vgrajenega alfanumeričnega zaslona in vmesnika HMI z zaslonom na dotik, vključno z beleženjem odčitkov točke rosišča za lažji pregled operaterja.



Glavne značilnosti

Merjenje dew point ogljikovodikov

• merilna tehnika: analiza fiksnega vzorca DARK SPOT™
• samodejno hlajenje senzorja: 3-stopenjski elektronski hladilnik s Peltierjevim učinkom
• največje območje: 55 °C merilne depresije od delovne temperature glavne enote
• ločljivost: 0.1 °C
• točnost: ± 0.5 °C točke rosišča ogljikovodikov
• pretok vzorca: od 0.03 do 0.06 m³/h (od 0.5 do 1.0 Nl/min) – standardni nizki alarm
• merilna frekvenca: 6 ciklov/uro (priporočljivo) 12 ciklov/uro (največ)

Merjenje dew point vode

• merilna tehnika: keramični senzor vlage Michell Metal-Oxide
• izbira enote:
  • dew point vode v °C in °F
  • vsebnost vlage: lb/MMscf; mg/m³, ppmV (metoda pretvorbe IGT#8 ali ISO18453)
• ločljivost: 0.1 °C
• razpon: kalibriran od –100 do 20 °Cdp
• točnost: ±1 °C (od –59 do 20 °Cdp) / ±2 °C (od –100 do –60 °Cdp)

Merjenje tlaka: analiza dew point ogljikovodikov

• enote: MPa, barg, psig
• ločljivost: 0.1 MPa in barg, 1 psig
• točnost: ±0.25 barg
• dew point vode: ±0.5 barg

Certifikati za Condumax II prenosni

• ATEX: II 2G Ex d e IIB+H2 T3
• Gb Ta= od -20 °C do 40 °C
• IECEx: Ex d e IIB+H2 T3 Gb
• Ta= od -20 °C do 40 °C



Paket vključuje

• po meri oblikovan in izdelan kovček iz nerjavečega jekla 316 s šestimi vibracijami
• Minimess pletene cevi z mikro izvrtinami iz nerjavečega jekla
• priključek sistema za vzorčenje: hitri priključek Minimess
• komplet 3 cevi: dovod vzorca, izpust koalescenčnega filtra/by-pass in izpuh vzorčnih plinov
• programsko opremo: Condumax II Application Software



Uporaba

• naključne meritve ogljikovodikov in dew point vode na terenu
• terenska verifikacija nameščenih spletnih analizatorjev rosišča
• prilagodljivost za periodične meritve pri katerem koli viru plina
• profiliranje faz proizvodnega procesa za optimizacijo učinkovitosti



Videoposnetek:

Ostala poimenovanja: Condumax II, Condumax prenosni, Condumax_II prenosni
