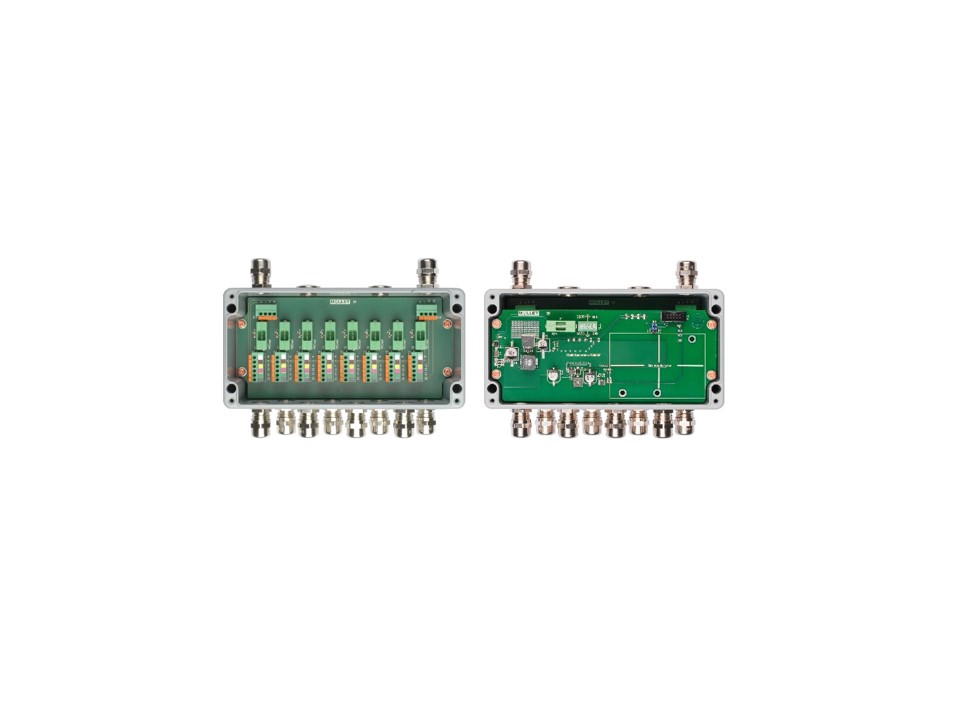

Bus razdelilnik za podatkovno komunikacijo MOLLET

Opis

Bus razdelilnik za podatkovno komunikacijo MOLLET omogoča, da je na bus priključenih do 64 bralnih glav.

Bus linija je vodena od bralne glave in nazaj. Največja dolžina linije je omejena na 1.200 m.

Bralni cikel se z vsako dodatno bralno glavo podaljša, zato se priporoča največ 48 bralnih glav. Če se uporablja teh 48 bralnih glav z ne okrajšanimi kabli, za vodnik do krmilnika ostane 240 m. Da se doseže daljšo razdaljo, se lahko kabel bralnih glav skrajša.

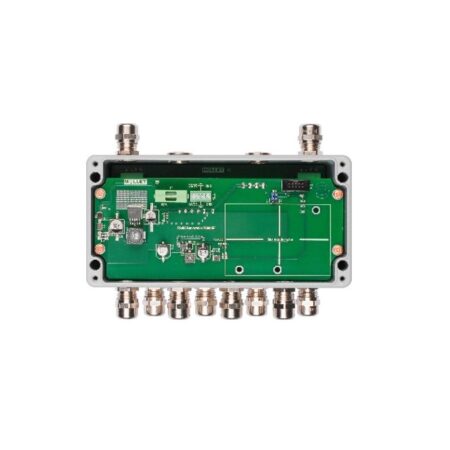

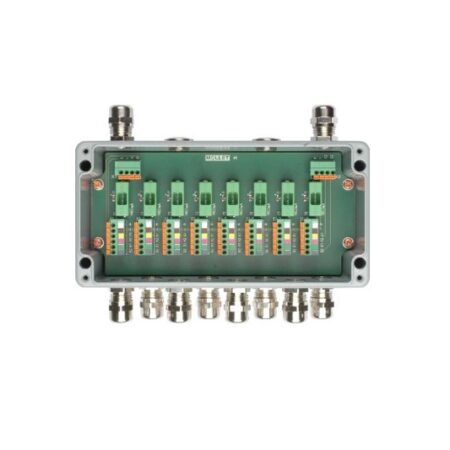

Bus razdelilnik z napajalnikom (KC-BV08M-C5)

• ohišje: aluminij, RAL 7001
• napajalna napetost: 12 … 24 V DC
• napajalne varovalke: M2 A

• odčitavanje varovalk naprave: M100 mA vsaka
• poraba toka: 50 mA na bralno napravo pri 24 V DC
• povezava: RS-485 (2-žilni)
• kabelski vhod: 10 x kovinske kabelske uvodnice M16x1.5
• vhod: 1 x 4-žilni (napajanje in RS-485)
• izhod: 1 x 4-žilni (9 V DC in RS-485)
• do 8 bralne naprave KC-LG16M
• temperatura okolja: -20 … 70 °C
• poljuben položaj vgradnje
• zaščita: IP66 po DIN EN 60529
• brez vzdrževanja





Bus razdelilnik (KC-BV08M-C0)

• ohišje: aluminij, RAL 7001
• napajalna napetost: 7 … 9 V DC

• odčitavanje varovalk naprave: M100 mA vsaka
• poraba toka: 50 mA na bralno napravo pri 24 V DC
• povezava: RS-485 (2-žilni)
• kabelski vhod: 10 x kovinske kabelske uvodnice M16x1.5
• vhod: 1 x 4-žilni (napajanje in RS-485)
• izhod: 1 x 2-žilni (RS-485)
• do 8 bralne naprave KC-LG16M
• temperatura okolja: -20 … 70 °C
• poljuben položaj vgradnje
• zaščita: IP66 po DIN EN 60529
• brez vzdrževanja





Izdelek je del sistema MOLOScode za spremljanje cevnih priključkov MOLLET.
