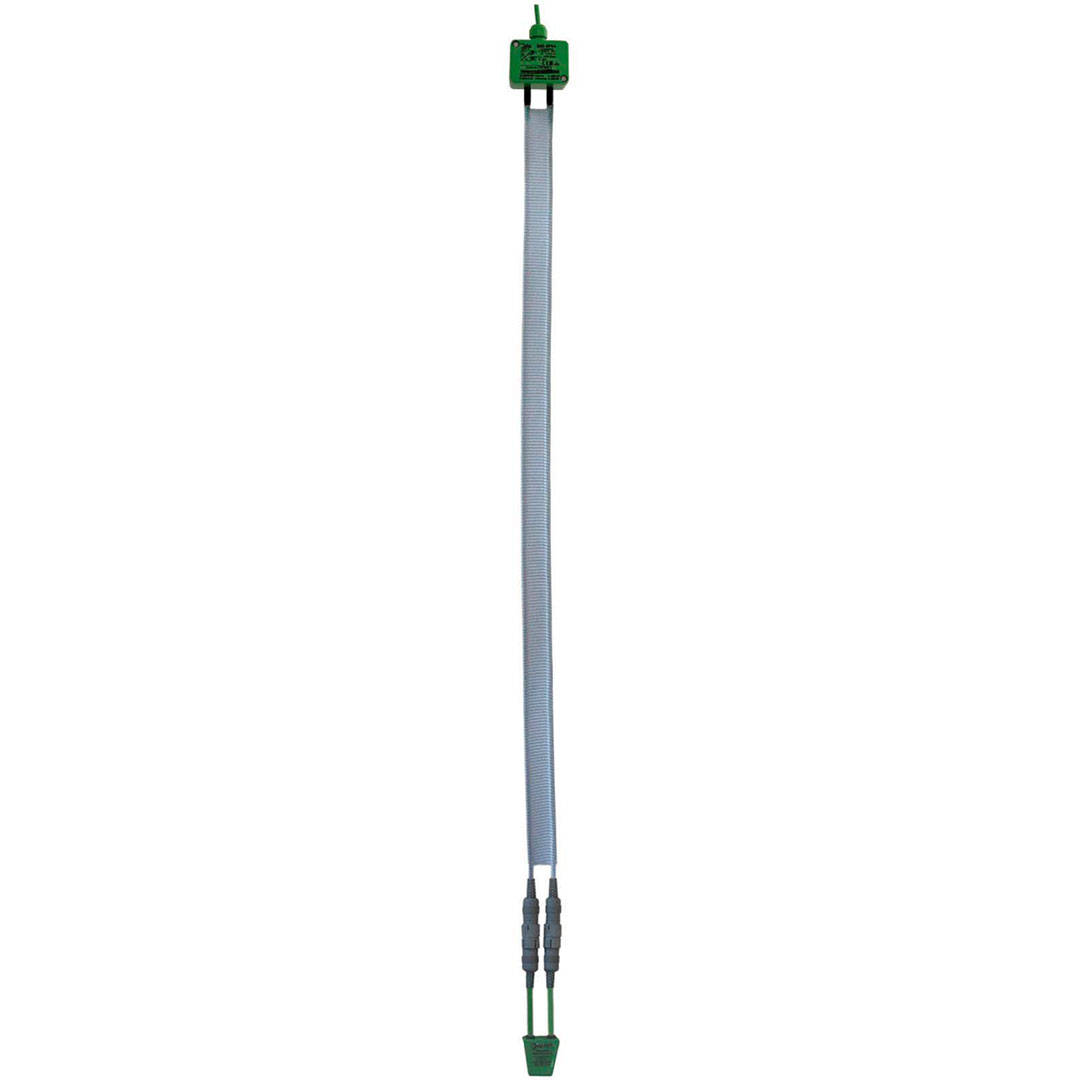

BAE-SPS2 tračna elektroda JOLA

Opis

BAE-SPS2 tračna elektroda JOLA preko elektrodnega releja signalizira prisotnost tekočega medija zaradi, na primer, počene cevi. Talne elektrode so namenjene uporabi v suhih prostorih.

BAE-SPS2 z integriranim galvanskim ločevanjem:

• preprečuje medsebojno povezavo vezij elektrode,
• preprečuje nastanek ozemljitvenih zank, če je na skupni napajalni tokokrog priključeno več kot en detektor.

Prevodne tračne elektrode BAE-SPS. uporabljajte samo v normalno suhih okoljih. Uporabljajo se lahko na tleh, stropnih stropih, ob ceveh ali v dvocevnih sistemih. Nameščeni naj bodo na najnižji točki območja potencialne nevarnosti, ki naj bi ga nadzirali.

Prevodne BAE-SPS. tračne elektrode so opremljene z dvema ločenima elektrodama v obliki dveh vrvi iz nerjavečega jekla: 1 krmilna elektroda in 1 zemeljska elektroda. Takoj, ko sled prevodne tekočine ustvari prevodno pot med obema vrvema iz nerjavečega jekla, se stanje preklopa detektorja puščanja spremeni.

V nasprotju s kabelskimi elektrodami na prejšnjih straneh tračne elektrode nimajo dveh ločenih senzorskih kablov. Dve vrvi iz nerjavečega jekla sta integrirani v poliestrski trak brez halogena, kar zagotavlja, da razmik med njima ostane nespremenjen. Ta poliestrski trak je zasnovan tako, da preprečuje stik vrvi iz nerjavečega jekla med seboj ali z električno prevodno površino (npr. Jeklena kad, jeklene cevi itd.) In tako preprečuje lažne alarme, hkrati pa omogoča, da tekočina, ki pušča, prodre skozi nerjaveče jeklene vrvi.

Da bi se izognili lažnim alarmom, je bistveno, da je okolica tračnih elektrod v običajnih okoliščinah popolnoma suha, saj imajo tračne elektrode sposobnost vezanja vlage (vključno z visoko stopnjo vlažnosti zraka), kar lahko vodi do lažnih alarmov v okolju ki niso popolnoma suhe, zlasti pri dolgih tračnih elektrodah.



Načelo konduktivnega merjenja

Načelo konduktivnega merjenja se uporablja za zaznavanje električno prevodnih tekočin. Ni primeren za zaznavanje električno neprevodnih tekočin.

Električno prevodne tekočine so praviloma vodne raztopine soli, kislin ali alkalij. Molekule teh snovi se v vodi ločijo na pozitivne in negativne ione, ki dajo vodni raztopini električno prevodnost. Prevodni detektor puščanja zazna prisotnost električno prevodne tekočine in nato se sproži alarmni signal.

Merilni postopek uporablja izmenični tok, da se zagotovi natančna odzivna občutljivost in preprečijo galvanski procesi na elektrodah. Prevodni detektor puščanja ima integrirano elektronsko enoto za ocenjevanje z galvansko ločenimi vezji. To preprečuje medsebojno povezavo vezij elektrode in tvorjenje ozemljitvenih zank, če je priključenih več kot en od teh detektorjev uhajanja.

Zanesljivo zaznavanje tekočin s slabo električno prevodnostjo, kot je kondenzat ali demineralizirana voda, je zagotovljeno s tovarniško nastavljeno odzivnostjo občutljivosti prevodnega detektorja puščanja.



Lastnosti BAE-SPS2

• dizajn: detektor puščanja z mirujočim tokom / NC (prekinitev)
• senzorski trak: 2 vrvi iz nerjavečega jekla 316 Ti ali 316, vsaka s premerom 1,5 mm, tkane v približno halogene približno 30 mm širok trak iz poliestrskega blaga v razmiku približno 24-25 mm; dolžina: 2 m, na zahtevo daljša
• max. dolžina kabla: 30 m
• glava elektrode: PC ali PP
• električni priključek: dvožična povezava preko povezovalnega kabla 2 x 0.75, dolžine 2 m
• napajalna napetost: samo za priključitev na izredno nizkonapetostni SELV ali PELV! (glej tehnični list)
• poraba energije: max. 0.5 W
• izhod: ocena na podlagi velikosti porabe energije
• zaščita prek kratkim stikom: present, Ik < 30 mA
• stanje preklopa brez napajalne napetosti: nizek signal
• preklopni status s suhimi senzorskimi vrvmi: poraba energije > 2 mA, generira visok signal pri vhodnem uporu nadaljnjega vezja
• preklopni status s mokrimi senzorskimi vrvmi: poraba energije < 0.7 mA, generira nizek signal pri vhodnem uporu nadaljnjega vezja
• nadzor preloma kabla senzorskih vrvi: preko enote za nadzor preloma kablov Z-4V7 na koncu kablov senzorja
• stanje preklopa s prekinitvijo linije senzorskih vrvi: poraba energije < 0.7 mA, generira nizek signal pri vhodnem uporu nadaljnjega vezja
• nadzor preloma kabla povezovalnih kablov: nadzor preloma kabla zaradi mirujočega toka
• galvansko ločevanje: samo za priključitev na izredno nizkonapetostni SELV ali PELV! napetostna upornost > 500 V med vezjem senzorskih vrvi in napajalnim vezjem
• max. napetost brez obremenitve na senzorskih vrveh: 10 Veff 60 Hz
• max. tok kratkega stika na senzorskih vrveh: 0.1 mA
• občutljivost odziva: pribl. 30 kΩ ali pribl. 33 μS (prevodnost)
• temperaturno območje: -20 °C do +60 °C



Več tehničnih informacij najdete v tehničnem listu priloženem pod zavihkom Dokumentacija.



Uporaba

• spremljanje lažnih tal v strežniški sobi s pomočjo kabelske elektrode in ploščaste elektrode v sosednji sobi.
