ATR121 Pixsys prikazovalnik in regulator CALEX

Iskanje

Šifra: Pixsys ATR121


Po naročilu. Pošljite povpraševanje.

Dobavni rok: okvirno 2-3 tedne



  • natančnost: 0.5 % ± 1 številka za TC/RTD; 0.2 % ± 1 številka za mA/V
  • čas odzivnosti: 66 ms
  • napajalna napetost: 230 V AC ali 12 … 24 V AC/DC
  • poraba energije: 2 W
  • temperature okolice: 0 … 40 °C
  • tesnjenje sprednje plošče IP54 (IP65 s tesnilom), ohišje IP30, sponke IP20
  • dimenzije: 32 mm x 74 mm x 58 mm
  • standardi CE, UL, RoHS
CALEX

Opis

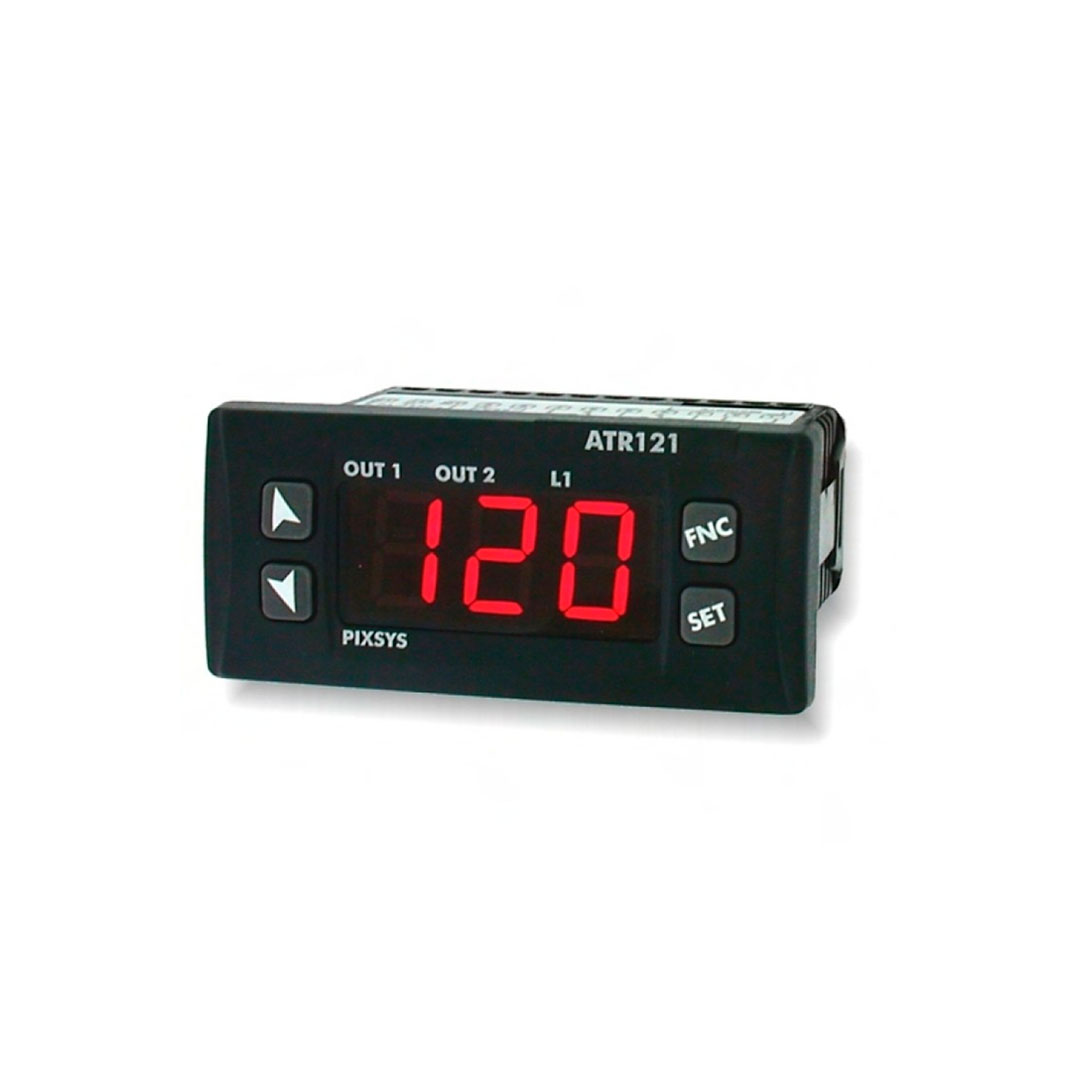

ATR121 Pixsys prikazovalnik in regulator CALEX z dvojno nastavljeno vrednostjo in 3-mestnim rdečim LED zaslonom. Vhod je nastavljiv za termočlene tipa J, K, S & R; Pt100; PTC1000; Ni100; NTC10k (običajno se uporablja v hladilni industriji); Pt500/Pt1000 (široko uporabljen v klimatskih napravah); 0 do 1 V; 0 do 10 V; 0 do 20 mA in 4 do 20 mA.

Uporabijo se lahko tudi potenciometri s polno vrednostjo skale 6 kΩ ali 150 kΩ, na voljo pa je tudi funkcija »zaskočnega vklopa« za hitro kalibracijo in nastavitev minimuma, maksimuma in ničle prek sprednjih tipk.

Na voljo sta dve nastavitveni točki, ena za nadzor in ena za funkcijo alarma. Lahko jih konfiguriramo za aktiviranje dveh relejnih izhodov ali SSR izhoda. Glavni rele za krmilni izhod je ocenjen na 8 A. Alarmni rele je ocenjen na 5 A (načini alarma: prag, pas, odstopanje). Na voljo je tudi logika odpri/zapri za motorizirane ventile.

Funkcije programske opreme vključujejo krmiljenje VKLOP/IZKLOP, PID + samodejno nastavljanje in PID ogrevanja-hlajenja z nevtralnim območjem. Na voljo je tudi različica z enim izhodom (1 rele + SSR).

Tesnjenje sprednje plošče do IP65 je mogoče doseči z uporabo tesnila (izbirno). Na voljo je tudi izbirna pomnilniška kartica za kopiranje vseh konfiguracijskih parametrov iz enega krmilnika v drugega, ne da bi jih vklopili.



Prednosti

  • nizkocenovni indikacijski PID regulator
  • montaža na ploščo
  • 2 nastavljeni točki
  • univerzalni vhod
  • relejni in SSR izhodi
  • univerzalna napajalna napetost



Tehnične specifikacije

  • vhodi: 1 vhod, nastavljiv za J, K, R ali S termočlene; Pt100; Ni100; Pt500; Pt1000; PTC; NTC; 0/4 do 20 mA; 0 do 10 V DC; potenciometri <= 6kΩ ali <= 150kΩ

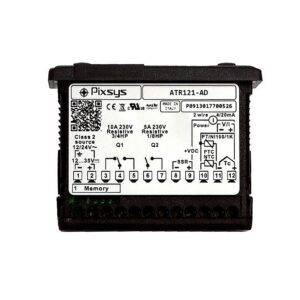

  • izhodi: krmilni rele 8 A; alarmni rele 5 A; SSR nadzor/alarm; logika odpri/zapri (časovno sorazmerna), RS485 Modbus RTU Slave (-ADT modeli)
  • krmilno dejanje: VKLOP/IZKLOP; samodejna nastavitev PID; ogrevanje/hlajenje PID
  • konfiguracija: prek krmilnih gumbov ali pomnilniške kartice ali programske opreme LABSOFTVIEW. Parametri zaščiteni z geslom
  • zaslon: 3-mestna rdeča LED plus decimalna vejica; zelene statusne LED
  • točnost: 0.5 % ± 1 številka za TC/RTD; 0.2 % ± 1 številka za mA/V
  • čas vzorčenja: 66 ms (izbirni programski filter na vhodu in zaslonu)
  • napajalna napetost: 230 V AC ali 12 … 24 V AC/DC (odvisno od modela)
  • poraba energije: 2 W
  • delovna temperatura: 0 … 40 °C
  • delovna vlažnost: 35 … 95 % RV
  • tesnjenje: IP54 sprednja plošča (IP65 s tesnilom), IP30 ohišje, IP20 priključni bloki

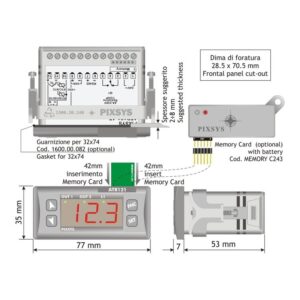

  • dimenzije: 32 V x 74 Š x 58 D mm
  • oznake izdelkov: CE, UL, skladno z RoHS



Navodila za montažo, dodatke in naročilo najdete na povezavi.

Še veliko več uporabnih informacij najdete v zavihku Dokumentacija. Prosimo glejte tehnično dokumentacijo za opcije, dodatke in dodatno opremo.



Vabimo vas k branju člankov



Ostala poimenovanja: Pixsys ATR-121, Pixsys ATR121, Pixsys ATR_121
