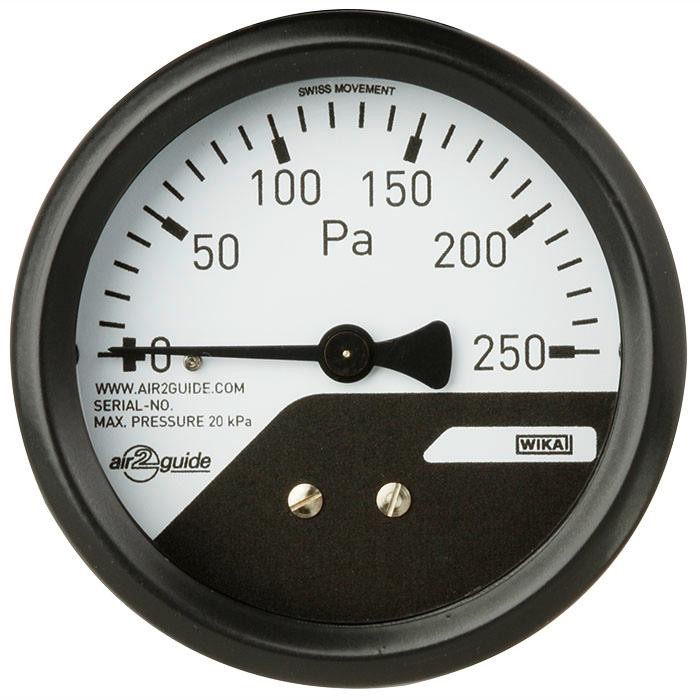

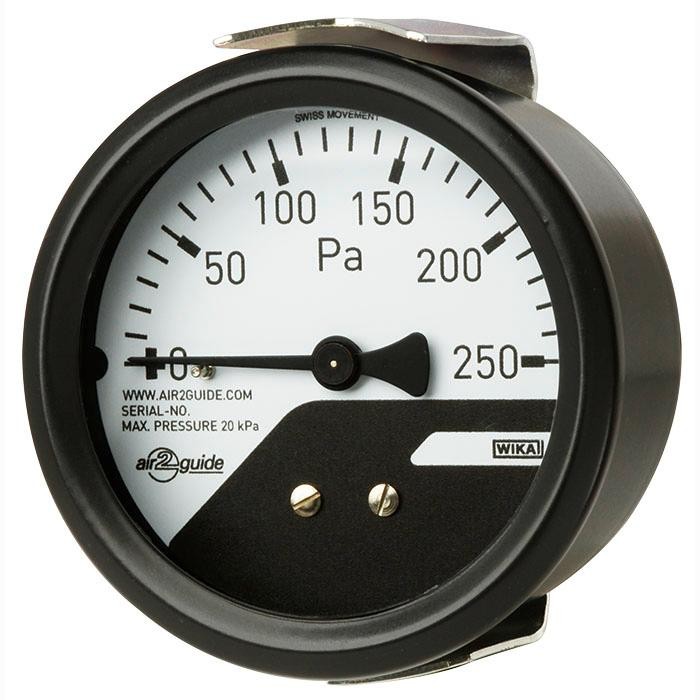

A2G-mini diferenčni manometer za prezračevanje in klimatizacijo WIKA

Opis

A2G-mini diferenčni manometer za prezračevanje in klimatizacijo WIKA se uporablja pri merjenju razlike v tlaku plinskih in tekočih medijev.

Model A2G-mini instrument za merjenje diferenčnega tlaka se uporablja za nadzor diferenčnih tlakov filtrirnih enot v majhnih in srednje velikih centralnih klimatskih napravah. Nadaljnji primeri uporabe so v industrijskih enotah za odvajanje zraka in napravah za odsesavanje prahu ter v industriji čistih prostorov. Njegova kompaktna oblika in vgradna plošča omogočata optimalno integracijo v ogradne konstrukcije prezračevalne opreme.

Konstrukcija iz čiste kovine – z ohišjem iz nerjavečega jekla in merilnim sistemom ter gibanjem iz bakrene zlitine – zagotavlja maksimalno higieno. Zaradi materialov, ki ne vsebujejo silikona, se instrument lahko uporablja tudi v slikopleskarski industriji in v njegovih aplikacijah.

Visoka zaščita pred vdorom IP68 in UV-stabilizirano okno omogočata tudi delovanje na prostem.



Značilnosti A2G-mini

• Nominalna velikost v mm: 63
• Območje merjenja:
  • 0 … 250 Pa
  • 0 … 300 Pa
  • 0 … 500 Pa
  • 0 … 750 Pa
  • 0 … 1,000 Pa
  • 0 … 1,250 Pa
  • 0 … 1,500 Pa
  • 0 … 2,000 Pa
  • 0 … 2,500 Pa
  • 0 … 3,000 Pa
  • 0 … 4,000 Pa
  • 0 … 5,000 Pa
  • 0 … 6,000 Pa
  • 0 … 7,000 Pa
  • 0 … 8,000 Pa
  • 0 … 9,000 Pa
  • 0 … 10,000 Pa
• Natančnost: ± 5 %
• Procesna povezava:
  • Bakrova zlitina
  • Zadnji nosilec, za cevi z notranjim premerom 4 … 6 mm
• Omejitev tlaka
  • Stalno: vrednost celotne skale
  • Niha: 0.9 x celotna vrednost skale
• Učinek temperature ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.5 % / 10 K celotne vrednosti skale
• Številčnica iz aluminija, kot lestvice 180 ° (neobvezno 270 °)
• Kazalec
  • Aluminij, črn
• Gibanje, tlačni element
  • Bakrova zlitina
• Okno
  • Plastika, prozorno
• Sprednji okvir
  • Trikotni okvir, jeklo, črno lakiran
• Ohišje iz nerjavečega jekla
• Standardna dodatna oprema: montažni nosilec
• Dovoljene temperature
  • Temperatura okolice: -20 °C … +60 °C
  • Srednja temperatura: max. 60 °C
• Zaščita pred vdorom IP68
• Teža 200 g

Za ogled dodatnih opcij A2G-mini in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

• nadzor tlaka za ventilatorje
• nadzor diferenčnega tlaka za filtre
• nadzor nadtlaka za čiste prostore in tudi nadzor nad in nadtlaka v laboratorijih in operacijskih sobah



ELPRO poimenovanje: MAN-A2G-mini
