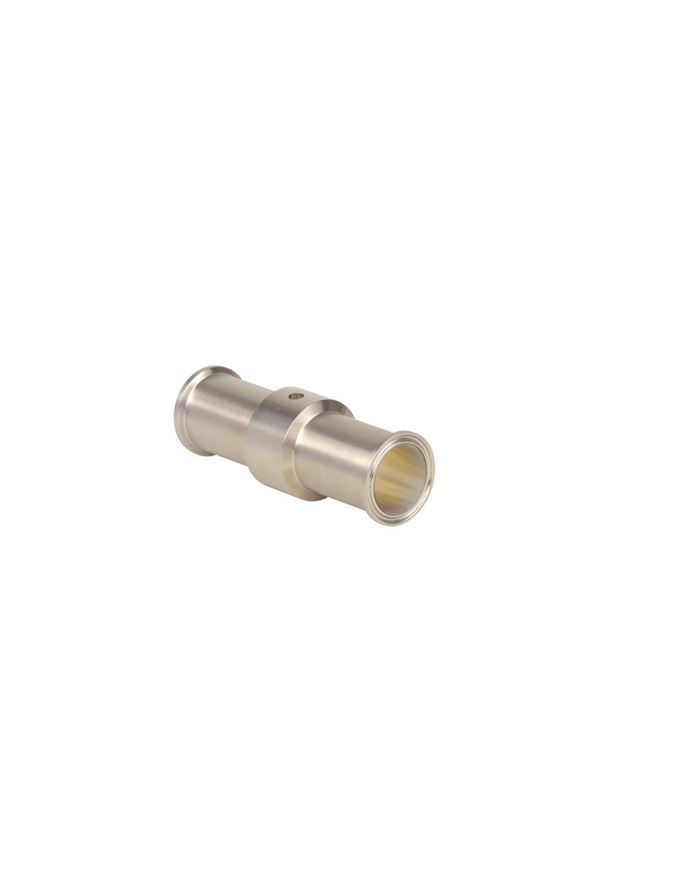

981.22 “In-Line” tlačni vmesnik s higienskim priključkom WIKA

Opis

981.22 “In-Line” tlačni vmesnik s higienskim priključkom (membranski separator) ščiti instrumente za merjenje tlaka v aplikacijah z zahtevnimi mediji. Tlačni vmesnik vpliva na ločevanje instrumenta in medija.

Z združevanjem merilnih instrumentov in tlačnih vmesnikov lahko izpolnimo tudi najtežje merilne zahteve. Tlak se prenaša na merilni instrument preko sistema polnilne tekočine, ki je znotraj sistema tlačnih vmesnikov. Za izpolnjevanje zahtev kupcev je na voljo široka paleta dizajnov, materialov in sistemskih polnil. Vrsta procesne povezave (navojna, prirobnična ali higienska) in osnovni način izdelave sta pomembni merili pri diferenciranju proizvodov.

981.22 lahko zaradi njegove krožne zasnove pritrdimo neposredno na cevovod, kar pomeni, da ni potreben dodaten priključek na merilna mesta. Z integracijo v procesno linijo se je mogoče izogniti turbulencam, mrtvim prostorom, vogalom in drugim oviram. Tlačni vmesnik uporablja popolnoma okroglo membrano, ki zaradi neoviranega pretoka medijev samodejno očisti komoro. Sistemi tlačnih vmesnikov so odporni proti temperaturam čistilnih hlapov, ki se pojavljajo v SIP postopkih (sterilizacija na mestu), in s tem zagotavljajo higienski priključek med tlačnim vmesnikom in medijem. Tlačni vmesnik se lahko pritrdi na merilni instrument z neposrednim priključkom, pri visokih temperaturah pa preko hladilnega elementa ali s pomočjo gibljive cevi.

WIKA ponuja različne rešitve pri izbiri materiala, pri čemer sta zgornji del in membrana izdelana iz istih materialov. Standardni material je nerjaveče jeklo, drugi posebni materiali so na voljo na zahtevo.

Na voljo tudi verziji izdelka 981.52 in 981.53, ki se od 981.22 razlikujeta po dimenzijah. Te najdemo na tehničnem listu.



Področja uporabe, aplikacije 981.22

• za neposredno, hitro odstranljivo inštalacijo v cevovode
• za tekoče, čiste medije
• za pline, stisnjen zrak, hlape; za tekoče, kristalizirajoče medije ali medije s prašnimi delci
• farmacevtska industrija, biotehnološka industrija, proizvodnja učinkovin
• aseptična proizvodnja
• monitoring tlaka/vakuuma
• izredno čisti parni sistemi
• sanitarne aplikacije



Programska oprema

Vse funkcije 981.22 lahko nadziramo s programsko opremo Diaphragm Seal Calculation Software.



Tlačni vmesniki se uporabljajo skupaj z merilniki tlaka. Več o tlačnih vmesnikih si lahko preberete tukaj.
