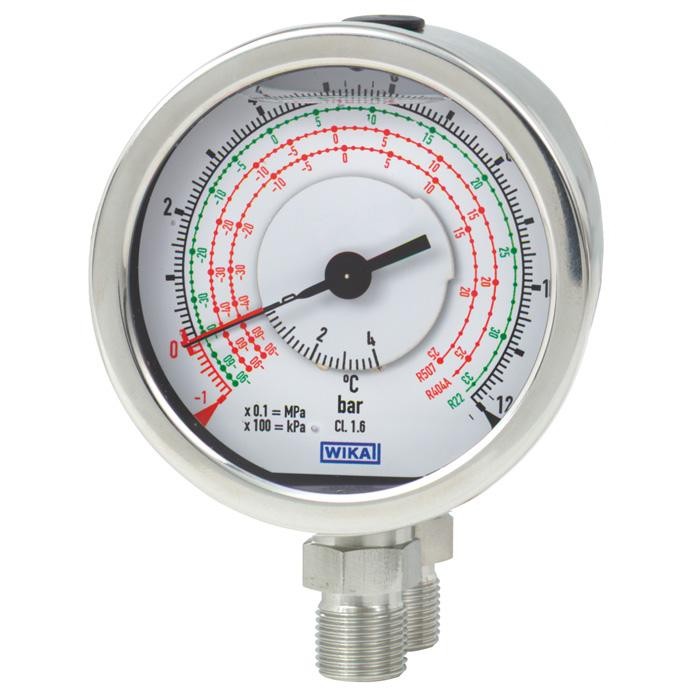

732.18 diferenčni manometer za hladilno tehniko WIKA
Po naročilu. Pošljite povpraševanje.
Dokumentacija
- izbirno oblikujte z dupleksno lestvico
- diferenčni tlak s premičnim gumbom
- kombinirane lestvice tlaka in temperature kot dupleksne, trojne ali kvadrupleksne tehtnice za vsa običajna hladilna sredstva
Opis
732.18 diferenčni manometer za hladilno tehniko WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.
Merilnik diferenčnega tlaka temelji na dveh neodvisno delujočih Bourdonovih merilnih sistemih. Instrument lahko tako na enem zaslonu prikaže tlak z dveh merilnih mest in nastali diferenčni tlak.
Prikaz diferenčnega tlaka
Standardna različica je zasnovana z dvema kazalcema in merilno lestvico tlaka. Kazalec za minus povezavo je povezan z dodatnim gibljivim gumbom. Na skali premičnega gumba je mogoče neposredno odčitati diferenčni tlak (± 50 % celotne vrednosti skale glavne skale).
V različici brez dodatnega premičnega gumba diferenčni tlak ni prikazan.
V izvedbi z odštevalnim gibom je diferenčni tlak prikazan samo z enim kazalcem (posamezni pritiski plus in minus povezave niso prikazani).
Variacija različic lestvice zagotavlja optimalno čitljivost vseh obratovalnih parametrov.
Modela 732.18 in 733.18 z namočenimi deli iz nerjavečega jekla sta posebej zasnovana za uporabe pri hladnilni tehnologiji.
V težkih delovnih pogojih (npr. vibracije) so instrumenti na voljo tudi z dodatnim polnjenjem tekočine.
Značilnosti 732.18
- Dizajn: dva neodvisna merilna sistema, vzporedna vnosa v vrsti
- Nominalna velikost v mm: 80, 100
- Razred natančnosti: 1.6
- Razpon lestvice:
- 0 … 2.5 do 0 … 60 barov -1 … 0 … +25 barov
- -1 … 0 … +12 barov -1 … 0 … +30 barov
- -1 … 0 … +15 barov -1 … 0 … +35 barov
- -1 … 0 … +16 bar -1 … 0 … +40 bar
- Drugi obsegi lestvice na zahtevo
- Da bi zagotovili dobro berljivost, diferenčni tlak ne sme biti manjši od 1/6 vrednosti celotne skale.
- Pri naročilu navedite oba pritiska:
- a) največji skupni uporabljeni tlak, b) diferenčni tlak
- Omejitev tlaka:
- Stalno: vrednost celotne lestvice
- Niha: 0.9 x celotna vrednost skale
- Kratek čas: 1.3 x celotna vrednost
- Dovoljena temperatura:
- Okolje: 0 °C … +60 °C
- Medij: največ +100 °C
- Učinek temperature:
- Ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4 % / 10 K celotne skale
Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.
Področja uporabe, aplikacije
- hkratno merjenje parnega tlaka in posledične temperature hlapov
- merjenje diferenčnega tlaka ali dveh različnih tlakov v hladilnih napravah ali kompresorjih
- za plinasta in tekoča agresivna sredstva, ki niso zelo viskozna ali kristalizirajo, tudi v agresivnem okolju
ELPRO poimenovanje: MAN-732.18
