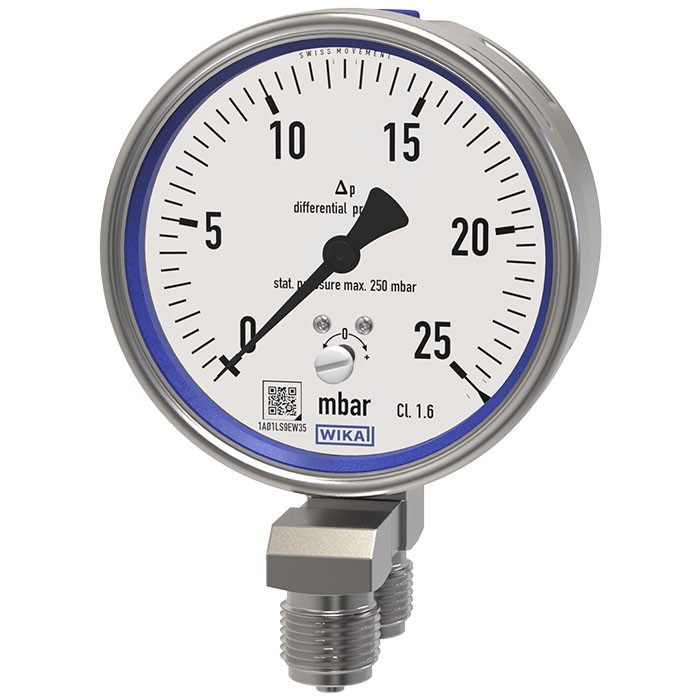

716.11 diferenčni manometer za nizke tlake WIKA

Opis

716.11 diferenčni manometer za nizke tlake WIKA do 2.5 mbar se uporablja pri merjenju razlike v tlaku plinskih in tekočih medijev.



Značilnosti 716.11

• dizajn: za zelo nizke diferenčne tlake DT – GM 87 10 226
• nominalna velikost v mm: 100, 160
• razred točnosti: 1.6
• razpon lestvice:
  • NS 100: 0 … 10 to 0 … 250 mbar
  • NS 160: 0 … 6 to 0 … 250 mbar
  • ali vsi drugi enakovredni vakuumski ali kombinirani tlaki in vakuumska območja
• omejitev tlaka (statičen):
  • Stalno: vrednost celotne lestvice
  • Niha: 0.9 x celotna vrednost skale
• varnost pred preobremenitvijo: Vrednost celotne lestvice
• maksimalni delovni tlak (statični): 250 mbar
• dovoljena temperatura
  • Okolica: -20 °C … +60 °C
  • Srednje: največ +70 °C
• zaščita pred vdorom po IEC 60529/EN 60529: IP66
• učinek temperature: ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.5 % / 10 K celotne vrednosti skale

Standardna verzija:

• procesna povezava (navlažena):
  • bakrova zlitina
  • spodnji nosilec (radialni), vzporeden v črti
  • 2 x G ½ B (moški), SW 22
• tlačni element (navlažen): Bakrova zlitina
• gibanje (navlaženo): Bakrova zlitina
• številčnica (navlažena): Aluminij, bela, črna črka
• kazalec (mokro): Aluminij, črna
• nastavitev nič (navlaženo): Naprava za nastavitev izvijača spredaj
• ovitek (navlažen): nerjaveče jeklo, vzdrževanje tlaka z napravo za izpihovanje PUR
• okno (mokro): prozorna, ne drobljiva plastika
• tesnila (navlažena): NBR, silikon
• obroč okvirja: bajonetni obroč iz nerjavečega jekla

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

• nadzor filtra v nadtlaku in čistih prostorih
• nadzor filtra v prezračevalnih in ogrevalnih sistemih
• nadzor diferenčnega tlaka tlaka ventilatorja in eksplozije
• merjenje diferenčnega tlaka na merilnih mestih z zelo nizkimi diferenčnimi tlaki za plinaste, suhe, čiste medije brez olja in maščob



ELPRO poimenovanje: MAN-716.11
