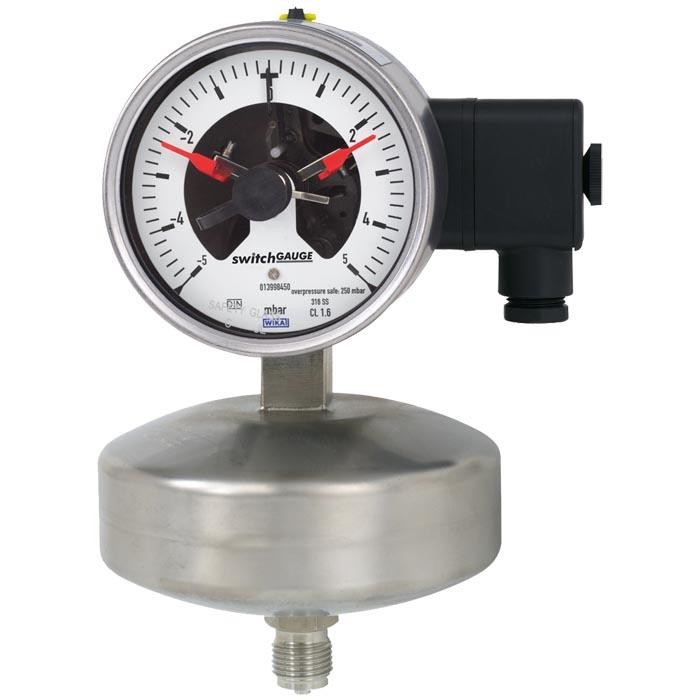

632.51+8xx manometer s kapsulo in preklopnimi stikali WIKA

Opis

632.51+8xx manometer s kapsulo in preklopnimi stikali WIKA se uporablja pri merjenju razlike v tlaku plinskih in tekočih medijev.

Kjer koli je treba lokalno navesti procesni tlak in hkrati preklopiti vezja, model 632.51+8xx switchGAUGE najde svojo uporabo.

Stikalni kontakti (električni alarmni kontakti) tvorijo ali prekinjajo vezja, odvisno od položaja kazalca kazalnih merilnih instrumentov. Stikalni kontakti so nastavljivi v celotnem obsegu obsega skale (glej DIN 16085) in so nameščeni pretežno pod številčnico, čeprav delno na vrhu številčnice. Kazalec instrumenta (kazalnik dejanske vrednosti) se prosto giblje po celotnem obsegu skale, neodvisno od nastavitve.
Nastavljeni kazalec lahko prilagodite s pomočjo odstranljive nastavitvene tipke v oknu.

Stikalo za stike, sestavljeno iz več stikov, lahko nastavite tudi na eno nastavljeno točko. Stik se sproži, ko se kazalec dejanske vrednosti pomakne čez ali pod želeno nastavljeno točko.

Instrument za merjenje tlaka je izdelan v skladu z DIN 16085 in izpolnjuje vse zahteve ustreznih standardov (EN 837-3) in predpisov za prikaz delovnega tlaka tlačnih posod na kraju samem.
Kot stikalni kontakti so na voljo magnetni kontaktni zatiči, trstična stikala, induktivni kontakti in elektronski kontakti. Induktivne kontakte lahko uporabljate na nevarnih območjih. Za sprožitev programabilnih logičnih krmilnikov (PLC) se lahko uporabljajo elektronski kontakti in trstična stikala.



Značilnosti 632.51+8xx

• Nominalna velikost v mm:
  • 100
  • 160
• Razred točnosti:
  • 1.6
  • Možnost:
    • 1.0
    • 0.6
• Razpon lestvice:
  • je od 0 … 2.5 mbar do 0 … 100 mbar
  • na voljo druge enote (npr. psi, kPa)
  • ali vsa druga enakovredna območja tlaka in vakuuma
• Lestvica:
  • Enojna lestvica
  • Možnost:
    • Dvojna lestvica
• Omejitev tlaka:
  • Stalna vrednost celotne lestvice
  • Niha 0.9 x celotna vrednost skale
• Varnost pred preobremenitvijo:
  • 50 x vrednost celotnega merila
  • Večja varnost pred preobremenitvijo na zahtevo
• Procesna povezava s spodnjo merilno prirobnico:
  • G ½ B
  • ½ NPT
  • M20 x 1,5
  • drugi na zahtevo
• Dovoljena temperatura:
  • Medij +100 °C največ
  • Okolje -20 °C … + 60 °C
• Učinek temperature:
  • ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.6 % / 10 K celotne skale
• Ohišje:
  • Različica S1 po EN 837: Z napravo za izpiranje v ohišju
• Polnjenje ohišja
  • Brez
• Nastavitev ničelne točke
  • S pomočjo naprave za nastavitev
• Mokri materiali
  • Procesna povezava, medijska komora, element kapsule (tlačni element)
    • Nerjaveče jeklo 316Ti
  • Tesnjenje
    • PTFE
• Nevlaženi materiali
  • Ohišje, gib, bajonetni obroč iz nerjavečega jekla
  • Številčnica iz aluminija, bela, črna
  • Kazalec instrumenta Aluminij, črna
  • Kazalec za nastavitev Aluminij, rdeča
  • Okno Laminirano varnostno steklo
• Zaščita pred vdorom po IEC / EN 60529
  • IP54
• Montaža
  • Toga merilna linija
  • Možnost:
    • Nosilec za pritrditev na steno ali cev
    • Montažna prirobnica

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

• nadzor rastlin in preklapljanje tokokrogov
• za plinaste, agresivne medije, tudi v agresivnem okolju
• nadzor in regulacija procesov na merilnih mestih s povečano preobremenitvijo in obsegom se giblje od 0 … 2.5 mbar
• procesna industrija: kemična industrija, petrokemična industrija, elektrarne, rudarstvo, na morju, na morju, okoljska tehnologija, strojegradnja in splošno gradnja obratov



ELPRO poimenovanje: MAN-632.51+8xx
