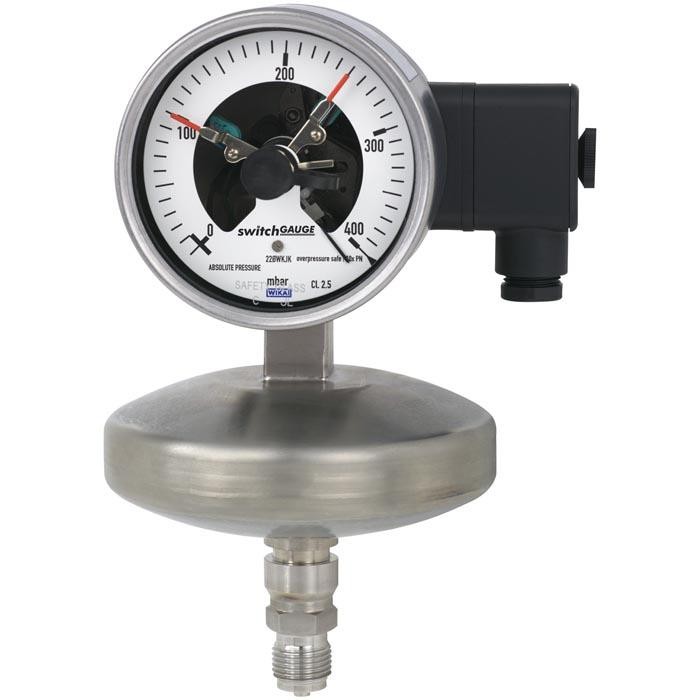

532.53+8xx absolutni manometer s preklopnimi kontakti WIKA

Opis

532.53+8xx absolutni manometer s preklopnimi kontakti WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Kjer koli je treba lokalno navesti procesni tlak in hkrati preklopiti vezja, model 532.53+8xx stikalo GAUGE najde svojo uporabo.

Stikalni kontakti (električni alarmni kontakti) tvorijo ali prekinjajo vezja, odvisno od položaja kazalca kazalnih merilnih instrumentov. Stikalni kontakti so nastavljivi v celotnem obsegu obsega skale (glej DIN 16085) in so nameščeni pretežno pod številčnico, čeprav delno na vrhu številčnice. Kazalec instrumenta (kazalnik dejanske vrednosti) se prosto giblje po celotnem obsegu skale, neodvisno od nastavitve.
Nastavljeni kazalec lahko prilagodite s pomočjo odstranljive nastavitvene tipke v oknu.

Stikalo za stike, sestavljeno iz več stikov, lahko nastavite tudi na eno nastavljeno točko. Stik se sproži, ko se kazalec dejanske vrednosti pomakne čez ali pod želeno nastavljeno točko.

Manometer je izdelan v skladu z DIN 16085 in izpolnjuje vse zahteve ustreznih standardov (EN 837-3) in predpisov za prikaz delovnega tlaka tlačnih posod na kraju samem.
Kot stikalni kontakti so na voljo magnetni kontaktni zatiči, trstična stikala, induktivni kontakti in elektronski kontakti. Induktivne kontakte lahko uporabljate na nevarnih območjih.

Lastnosti 532.53+8xx

• Izvedba: Mehanski merilnik absolutnega tlaka po DIN 16002
• Nominalna velikost v mm:
  • 100
  • 160
• Razred točnosti:
  • 1.6 (model 532.53)
  • Možnost:
    • 1.0 (model 532.52)
    • 2.5 (model 532,54)
• Natančnost merjenja je zagotovljena za nihanja zunanjega tlaka med 955 in 1.065 mbar (min. in maks. atmosferskega tlaka)
• Razpon lestvice:
  • je od 0 … 25 mbar do 0 … 25 bar absolutni tlak
• Lestvica:
  • Enojna lestvica
  • Možnost:
    • Dvojna lestvica
• Omejitev tlaka:
  • Stalna vrednost celotne lestvice
  • Niha 0.9 x celotna vrednost skale
• Varnost pred preobremenitvijo
  • 10 x vrednost celotnega merila, maks. absolutni tlak 25 barov, min. absolutni tlak 1 bar
  • Možnost:
    • 20 x vrednost celotne skale, maks. absolutni tlak 25 barov, min. absolutni tlak 1 bar
• Procesna povezava s spodnjo merilno prirobnico:
  • G ½ B
  • ½ NPT
  • ½ NPT ženska
  • Odprta povezovalna prirobnica DN 25 PN 25 po EN 1092-1, obrazec B
  • Odprta priključna prirobnica DN 25 PN 25, DIN 2501, oblika D po DIN 2526
  • Majhna prirobnica za vakuumsko uporabo DN 10
  • Majhna prirobnica za vakuumsko uporabo DN 16
  • Nadaljnji navojni priključki in odprte priključne prirobnice na zahtevo
• Dovoljena temperatura:
  • Medij +100 °C največ
  • Možnost:
    • +200 °C največ
  • Okolje -20 °C … + 60 °C
  • Možnost:
    • -40 °C … +60 °C (polnjenje s silikonskim oljem)
• Učinek temperature: ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.8 % / 10 K celotne vrednosti skale
• Ohišje:
  • Varnostna različica S1 po EN 837: Z napravo za izpihovanje v ohišju
  • Možnost:
  • Varnostna različica S3 po EN 837: s trdno pregradno steno (Solidfront) in odzračevalnikom (modeli 532.32, 532.33, 532.34)
  • Instrumenti s tekočinskim polnjenjem s kompenzacijskim ventilom do odzračevalnega ohišja
• Polnjenje ohišja
  • Brez
  • Možnost:
    • S polnilom ohišja iz silikonskega olja M50, zaščita pred vdorom IP65 (modeli 533.52, 533.53, 533.54)
• Mokri materiali
  • Membranski element(tlačni element):
    • ≤ 0.25 bara: nerjaveče jeklo 316Ti
    • > 0.25 bara: zlitina NiCr (Inconel)
  • Medijska komora s procesnim priključkom
    • Nerjaveče jeklo 316L
  • Možnost:
    • Mokri deli iz Monela
    • (modeli 56x.3x, 56x.5x)

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• nadzor in regulacija procesov
• nadzor rastlin in preklapljanje tokokrogov
• merjenje tlaka neodvisno od nihanj atmosferskega tlaka
• nadzor vakuumskih črpalk, pakirnih strojev in tlakov kondenzacije, določanje parnega tlaka v tekočinah

ELPRO poimenovanje: MAN-532.53+8xx
