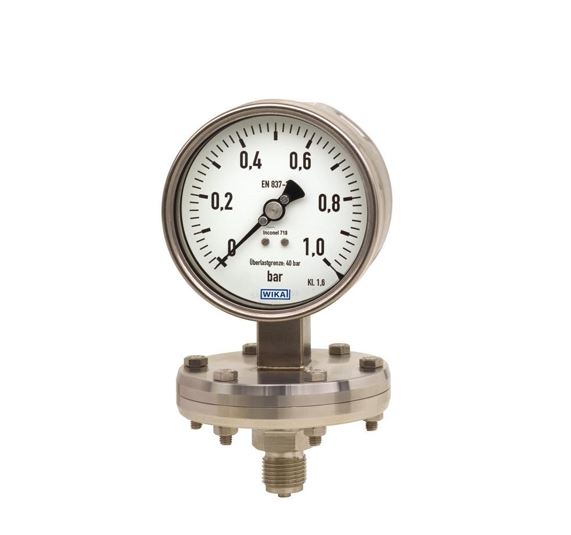

432.56 membranski manometer s preklopnimi kontakti WIKA
Po naročilu. Pošljite povpraševanje.
Dobavni rok: 14 dni
Dokumentacija
- široka izbira posebnih materialov
- instrumenti z elektronskim stikom za PLC aplikacije
- instrumenti z induktivnimi kontakti za uporabo na nevarnih območjih z odobritvijo ATEX
- na voljo tudi s tekočinsko napolnjeno torbico za obremenitve ali vibracije z visokim dinamičnim tlakom
- visoka varnost pred preobremenitvijo, po izbiri do 40, 100 ali 400 barov, zaradi omejevalnika kovinskega tlačnega elementa, brez tekočine napolnjene merilne celice
Opis
432.56 membranski manometer s preklopnimi kontakti WIKA se prednostno uporablja za območja nizkega tlaka. Skozi veliko delovno površino krožnega, valovitega membranskega elementa je mogoče zanesljivo izmeriti majhna območja tlaka.
Kjer je treba lokalno navesti procesni tlak in hkrati preklopiti tokokroge, model 432.56 ali 432.36 stikalo GAUGE najde svojo uporabo.
Stikalni kontakti (električni alarmni kontakti) zapirajo ali odpirajo vezja, odvisno od položaja kazalca kazalnih merilnih instrumentov. Stikalni kontakti so nastavljivi v celotnem obsegu obsega skale (glej DIN 16085) in so nameščeni pretežno pod številčnico, delno pa tudi na vrhu kolesca. Kazalec instrumenta (kazalnik dejanske vrednosti) se prosto premika po celotnem obsegu skale, neodvisno od nastavitve. Nastavljeni kazalec lahko prilagodite s pomočjo odstranljive nastavitvene tipke v oknu.
Stikalne stike, sestavljene iz več stikov, lahko nastavite tudi na eno nastavljeno točko. Stik se sproži, ko se kazalec dejanske vrednosti pomakne čez ali pod želeno nastavljeno točko.
Manometer je izdelan v skladu z DIN 16085 in izpolnjuje vse zahteve ustreznih standardov (EN 837-3) in predpisov za prikaz delovnega tlaka tlačnih posod na kraju samem. Kot stikalni kontakti so na voljo magnetni kontaktni zatiči, trstična stikala, induktivni kontakti – za zahteve ATEX – ali elektronski kontakti za sprožitev PLC-ja. Za nadaljnje informacije o različnih stikalnih kontaktih glejte podatkovni list AC 08.01.
Značilnosti 432.56
- Dizajn: EN 837-3
- Nominalna velikost v mm: 100, 160
- Razred točnosti: 1.6
- Razpon lestvice:
- 0 … 16 mbar do 0 … 250 mbar
- 0 … 400 mbar do 0 … 40 barov
- ali vsa druga enakovredna območja tlaka in vakuuma
- Omejitev tlaka:
- Stalno: vrednost celotne lestvice
- Niha: 0.9 x celotna vrednost skale
- Varnost pred preobremenitvijo
- 40 barov
- 100 barov
- 400 barov (samo za obsege ≥ 0 … 400 mbar)
- Dovoljena temperatura:
- Okolje: -20 °C … +60 °C
- Medij: ≤ 100 °C
- Učinek temperature:
- Ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): ≤ ± 0.8 % / 10 K celotne vrednosti skale
- Zaščita pred vdorom po IEC / EN 60529:
- IP54
- IP65 za modele s tekočim polnjenjem
Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.
Področja uporabe, aplikacije
- nadzor rastlin in preklapljanje tokokrogov
- za plinaste in tekoče, agresivne in zelo viskozne ali onesnažene medije, tudi v agresivnem okolju
- nadzor in regulacija industrijskih procesov na merilnih mestih s povečano preobremenitvijo in obsegom se giblje od 0 … 25 mbar
- procesna industrija: kemična, petrokemična, elektrarne, rudarstvo, na morju, v okolju, tehnologija, gradnja strojev in splošna gradnja obratov
ELPRO poimenovanje: MAN-432.56
