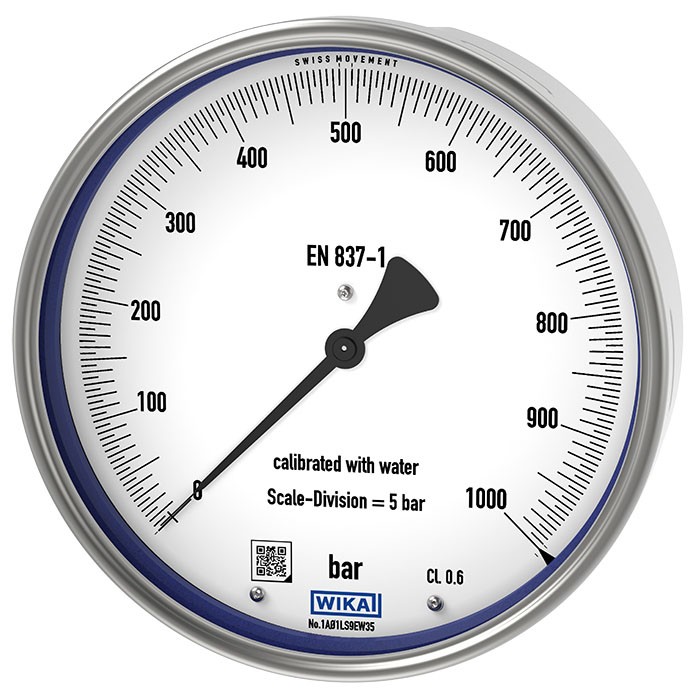

332.50 precizni testni manometer z bourdonovo cevjo WIKA

Opis

332.50 precizni testni manometer z bourdonovo cevjo WIKA se uporablja za precizno merjenje tlaka plinskih in tekočih medijev.

Model 332.50 visokokakovostnega merilnika je bil posebej zasnovan za merjenje tlakov z visoko natančnostjo. Bourdonov cevni merilnik tlaka s svojim razredom natančnosti 0.6 je primeren za testiranje merilnikov tlaka industrijskega tipa ali za natančno merjenje v laboratorijih. Neobvezno je na voljo razred točnosti 0.25 za tlake ≤ 400 barov.

Za vsako merilno zahtevo lahko izberete obseg lestvice med 0 … 0.6 in 0 … 1600 barov.

Optimalna berljivost instrumenta z nominalno velikostjo 160 mm je dosežena s kazalcem roba noža in številčnico s finimi pregradami. Napaka paralaksa, ki jo podpira neobvezna lestvica zrcalnega pasu, je mogoče odpraviti.

Natančno gibanje, odporno proti obrabi, navlaženi deli in ohišje so izdelani iz visoko kakovostnega nerjavečega jekla. Instrument ustreza zahtevam mednarodnega industrijskega standarda EN 837-1 za Bourdonove merilnike tlaka in ima na zadnji strani ohišja izpušno napravo. V primeru okvare lahko tja uide nadtlak in operater je zaščiten na sprednji strani. V težkih pogojih delovanja (npr. vibracije) so instrumenti na voljo tudi z dodatnim polnjenjem tekočine.

Za ta instrument lahko ustvarite neobvezno potrdilo o umerjanju DKD / DAkkS.
Za varno shranjevanje in prevoz skrbi transportni kovček (pripomoček).



Značilnosti 332.50

• Dizajn: EN 837-1
• Nominalna velikost v mm: 160
• Razred točnosti: 0.6
  • Možnost:
    • 0.25 (obseg lestvice ≤ 400 barov)
    • Razred 3A na ASME B40.100 (obseg lestvice ≤ 400 barov)
• Razpon lestvice:
  • 0 … 0.6 bara [0 … 8.7 psi] do 0 … 600 barov [0 … 23.200 psi]
  • druge razpoložljive enote (npr. psi, kPa) ali vsi drugi enakovredni razponi tlaka in vakuuma
• Lestvica:
  • Enotna lestvica
  • Možnost:
    • Lestvica zrcalnega pasu
• Omejitev tlaka:
  • Stalna: vrednost celotne lestvice
  • Niha: 0.9 x celotna vrednost skale
  • Kratek čas: 1.3 x celotna vrednost
• Lokacija povezave:
  • Spodnji nosilec (radialni)
  • Nosilec za spodnji del hrbta
• Procesni priključek:
  • G ½ B
  • Drugi na zahtevo
• Dovoljena temperatura:
  • Okolje:
    • -40 °C … +60 °C z neizpolnjenimi instrumenti
  • Medij:
    • +200 °C maximum with unfilled instruments
• Učinek temperature: Ko temperatura v merilnem sistemu odstopa od referenčne temperature +20 °C: ≤ ± 0.4 % / 10 °C [≤ ± 0.4 %] celotne vrednosti skale
• Tekoče polnilo: Brez
  • opcija: glicerin
• Navlaženi materiali:
  • Procesna povezava:
    • nerjaveče jeklo 316L
  • Tlačni element:
    • nerjaveče jeklo 316L
    • <100 barov: Bakrova zlitina, tip C
    • ≥ 100 barov: nerjaveče jeklo 316L, spiralni tip
    • ≥ 1.000 barov: zlitina Ni-Fe, spiralni tip
• Ne-navlaženi materiali:
  • Ohišje, bajonetni prstan:
    • nerjaveče jeklo
  • možnost:
    • trikotni okvir, polirano nerjaveče jeklo, s spono

• • Gibanje:
    • nerjaveče jeklo
  • Številčnica: aluminij, bela, črna črka
  • Kazalec: kazalec roba noža, aluminij, črna
  • Okno:
    • steklo za inštrumente
    • Možnost:
      • Nastavitev ničelne točke od zunaj prek nastavljivega gumba
  • Zaščita pred vdorom po IEC / EN 60529: IP65
  • Prilagoditveni medij
    • ≤ 25 barov: Plin
    • > 25 barov: tekočina
    • Možnost:
      • Plin iz obsega ≥ 25 barov



Področja uporabe, aplikacije

• visoko natančno merjenje tlaka
• natančno merjenje v laboratorijih
• preskušanje manometrov industrijskega tipa
• za plinasta in tekoča agresivna sredstva, ki niso zelo viskozna ali kristalizirajo, tudi v agresivnem okolju
• s tekočinsko napolnjeno ohišjem za aplikacije z visoko dinamičnimi tlačnimi obremenitvami ali vibracijami



Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

ELPRO poimenovanje: MAN-332.50
