233.36 manometer z bourdonovo cevjo WIKA

Iskanje

Šifra: MAN-233.36


Po naročilu. Pošljite povpraševanje.



  • vse konstrukcije iz nerjavečega jekla
  • varnost pred visokim tlakom, obseg nadtlaka je v celoti prikazan na skali
  • varnostni merilnik tlaka s trdno pregradno steno, zasnovan v skladu z obratovalnimi varnostnimi zahtevami EN 837-1


Področja:

Opis

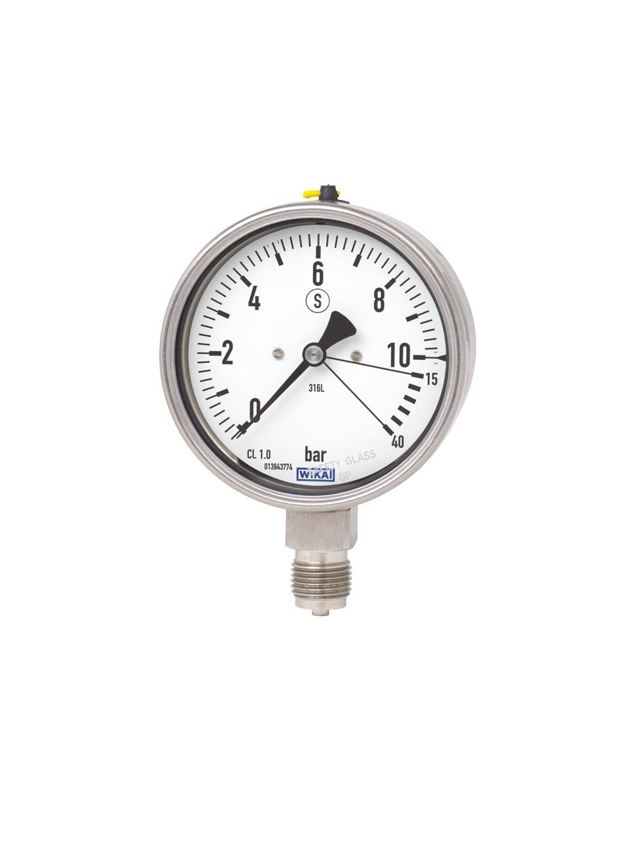

233.36 manometer z bourdonovo cevjo WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Ta visokokakovostni merilnik tlaka Bourdon je bil zasnovan posebej za povečane varnostne zahteve v procesni industriji.

Z uporabo materialov iz nerjavečega jekla za mokre dele in tudi zelo odporne plastike za ohišje model 233.36 doseže odlično odpornost proti koroziji. S tem je instrument idealen za tekoče in plinaste medije, tudi v agresivnem okolju.

Območja lestvice od 0 … 0.6 bara do 0 … 1000 barov zagotavljajo merilna območja, potrebna za najrazličnejše namene.

WIKA proizvaja in kvalificira model 233.36 v skladu z zahtevami standarda EN 837-1 v varnostni različici.
Varnostna različica je sestavljena iz plastičnega okna, ki se ne zdrobi, trdne pregradne stene med merilnim sistemom in številčnico in odzračevalnikom. V primeru okvare je operater zaščiten na sprednji strani, saj je medij ali komponente možno izvreti samo preko hrbtne strani ohišja.

V težkih delovnih pogojih (npr. vibracije) so vsi instrumenti na voljo tudi z dodatnim polnjenjem ohišja.



Značilnosti 233.36

  • Dizajn:
    • Različica varnostnega vzorca po EN 837-1
  • Nominalna velikost v mm: 100, 160
  • Območja merjenja in območja nadtlaka (glej tehnični list)
  • Razred točnosti:
    • Merilno območje: 1.0
    • Konec merilnega območja je označen s trikotnikom
  • Omejitev tlaka:
    • Stalno: končna vrednost merilnega območja
    • Nihanje: 0.9 x končna vrednost merilnega območja
    • Kratek čas: območje nadtlaka
  • Dovoljena temperatura:
    • Okoliš:
      • -40 °C … + 60 °C brez tekočega polnjenja
      • -20 °C … +60 °C merilniki z glicerinskim polnilom 1)
    • Medij:
      • največ +200 °C brez polnjenja s tekočino
      • +100 °C največ s tekočim polnjenjem 1)
  • Učinek temperature:
    • Ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4 % / 10 K celotne skale
  • Zaščita pred vdorom IP 65 po EN 60529 / lEC 60529
  • Tekočina za polnjenje (za model 233.36)
    • Glicerin 99.7 %
    • (Glyzerine 86.5 % za obseg ≤ 0 … 2.5 bara)

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

  • povečane varnostne zahteve
  • posebej primeren za občasne kratkotrajne nadtlake do 4-kratnega obsega
  • za plinasta in tekoča agresivna sredstva, ki niso zelo viskozna ali kristalizirajo, tudi v agresivnem okolju
  • s ohišjem, napolnjenim s tekočino, za aplikacije z visoko dinamičnimi pulzacijami ali vibracijami tlaka (model 233.36)
  • procesna industrija: kemična / petrokemična, elektrarne, rudarstvo, na morju in morju, okoljska tehnologija, strojništvo in gradnja obratov



ELPRO poimenovanje: MAN-233.36
