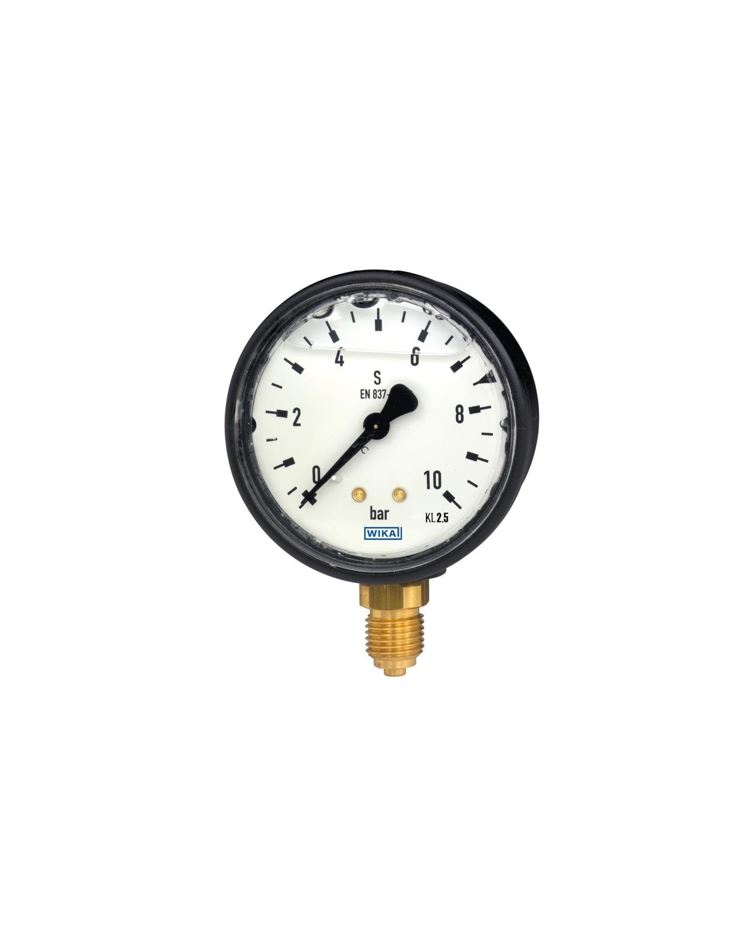

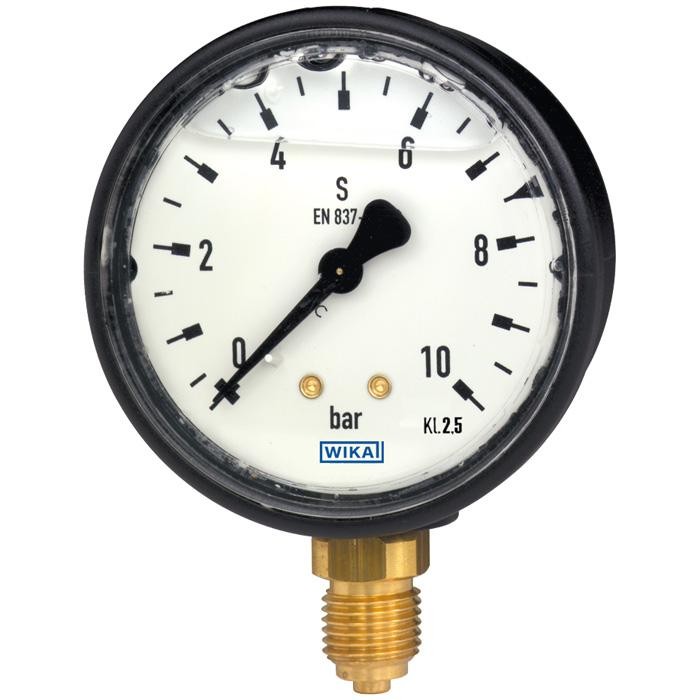

113.13 hidravlični manometer s tekočim polnilom WIKA

Opis

113.13 hidravlični manometer s tekočim polnilom WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Hidravlični merilnik tlaka model 113.13 je napolnjen s tekočino mehanski manometer s plastičnim ohišjem.

Polnjenje s tekočino povzroči dušenje notranjih komponent in prispeva k večji odpornosti proti tresljajem in udarcem.

Hidravlični manometri so primerni za vgradnjo v stroje in obrate, kjer se pričakujejo vibracije in sunki.

Ti hidravlični merilniki temeljijo na preizkušenem Bourdonovem merilnem sistemu. Odklon Bourdonove cevi se prenese na gib in se prikaže.

Plastično ohišje in okno sta varjena skupaj, tesnilo O-tesnila zatesni procesni priključek na ohišju. Na ta način instrument izpolnjuje visoke zahteve za zaščito pred vdorom IP65.

Z razredom točnosti 2.5 in razpoložljivimi nominalnimi velikostmi 40, 50 in 63 je ta model primeren za širok spekter uporabe v industriji.

Montažni nosilec, ki je na voljo kot dodatna oprema, omogoča pritrditev manometrov na ploščo s priključkom za pritrditev nazaj. Različica nominalne velikosti 63 mm s priključkom za pritrditev na hrbtni strani je na voljo tudi z montažno prirobnico na sprednji strani instrumenta. Ta pritrdilna prirobnica se uporablja, kadar je na primer pritrditev plošče mogoča le od spredaj.



Tehnične specifikacije

• standard: EN 837-1, ASME B40.100
• nominalna velikost v mm: 40, 50, 63
• razred točnosti: 2.5
• razpon lestvice: 0 … 400 barov
• omejitev tlaka:
  • enakomerno: 3/4 x vrednost celotne skale
  • niha: 2/3 x vrednost celotne skale
  • kratek čas: vrednost celotne lestvice
• dovoljena temperatura
  • okolica: -20 … 60 °C
  • srednje: največ 60 °C
• procesna povezava: bakrova zlitina (več, glej tehnični list)
• tlačni element: bakrova zlitina
• tekoče polnilo: glicerin
• zaščita pred vdorom IP65 po EN/lEC 60529

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.



Področja uporabe, aplikacije

• hidravlika
• kompresorji
• za merilna mesta z visoko dinamičnimi tlačnimi obremenitvami in vibracijami
• za plinasta in tekoča sredstva, ki niso visoko viskozna ali kristalizirajo in ne bodo napadla delov bakrove zlitine



ELPRO poimenovanje: MAN-113.13
