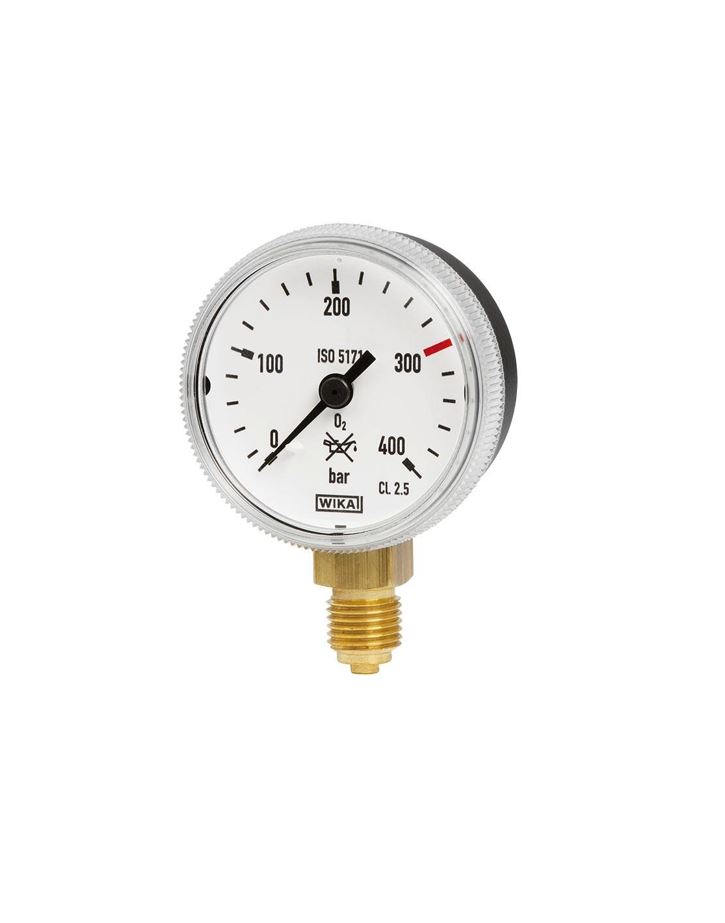

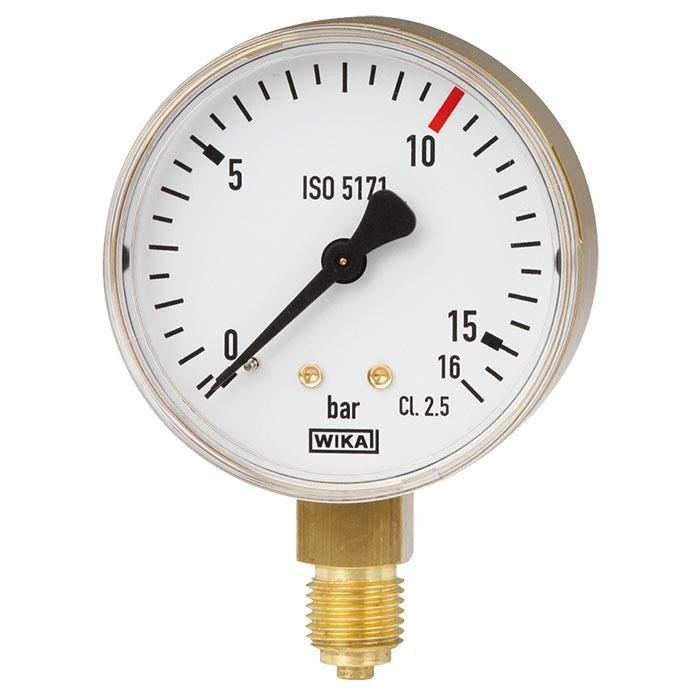

111.31 manometer za varjenje z bourdonovo cevjo WIKA

Opis

111.31 manometer za varjenje z bourdonovo cevjo WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Mehanski model 111.31 Bourdonov merilnik tlaka je izdelan iz ohišja iz cinkovega litja s trdno pregradno steno (Solidfront) in napravo za izpihovanje zadaj.

Model 111.31 izpolnjuje zahteve mednarodnega industrijskega standarda ISO 5171 za Bourdonove cevne manometre.

Pogosta merilna mesta najdemo v strojni industriji, gradnji obratov in gradbenih storitvah.

Etuiji so na voljo v nominalni velikosti 50 mm. Z razredom točnosti 2,5 je ta merilnik tlaka primeren za procesno industrijo.

Modularna zasnova omogoča množico kombinacij procesnih povezav, nominalnih velikosti in obsega obsega. Ta velika varianca omogoča univerzalno uporabo instrumenta v industrijskem sektorju.

Za pritrditev na nadzorne plošče so lahko manometri opremljeni z pritrdilno prirobnico ali s trikotno ploščo in pritrdilnim nosilcem.



Značilnosti 111.31

• dizajn: ISO 5171
• nominalna velikost v mm: 50
• razred točnosti: 2.5
• razpon lestvice:
  • 0 … 2.5 do 0 … 400 barov
  • ali vsa druga enakovredna območja tlaka in vakuuma
• omejitev tlaka:
  • Enakomerno: 3/4 x vrednost celotne skale
  • Niha: 2/3 x vrednost celotne skale
  • Kratek čas: polna vrednost
• dovoljena temperatura
  • Okolica: – 20 °C … +60 °C
  • Srednje: največ +60 °C
• učinek temperature: ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4 % / 10 K razpona

Standardna verzija:

• procesna povezava:
  • bakrena zlitina
  • spodnji nosilec (LM)
  • 1/4 NPT (moški), 14 mm stanovanja
• tlačni element:
  • Bakrova zlitina
  • Tip C ali spiralni tip
• gibanje: bakrova zlitina
• številčnica:
  • plastična, bela,
  • z zatičem za zaustavitev kazalca, črne črke
• kazalec: plastičen, črna
• ohišje: Cinkov litj s trdno pregradno steno (Solidfront) in napravo za izpihovanje zadaj
• okno: Polikarbonat



Področja uporabe, aplikacije

• uporaba za kisik in acetilen
• povečane varnostne zahteve
• za opremo in naprave za varjenje, rezanje in sorodne postopke



Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.

ELPRO poimenovanje: MAN-111.31
