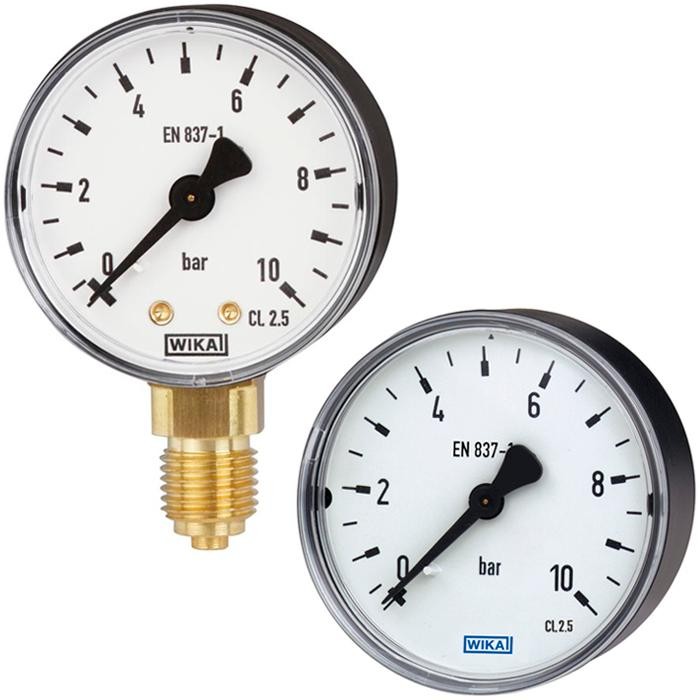

111.12 manometer z bourdonovo cevjo WIKA

Opis

111.12 manometer z bourdonovo cevjo WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Merilniki tlaka modela 111 temeljijo na preizkušenem Bourdonovem merilnem sistemu. Pri tlaku se odklon Bourdonove cevi, sorazmeren vpadnemu tlaku, prenese na gibanje prek povezave in se prikaže.

Modularna zasnova omogoča številne kombinacije materialov ohišja, procesnih povezav, nominalnih velikosti in merilnih razponov. Zaradi velike variance je instrument primeren za uporabo v širokem spektru aplikacij v industriji.

Za pritrditev na nadzorne plošče so lahko manometri, odvisno od procesne povezave, opremljeni s površinsko pritrdilno prirobnico ali s trikotno ploščo in pritrdilnim nosilcem.

Standardna različica modela 111 je izdelana, stroškovno optimizirana na sodobnih proizvodnih linijah, v količini več milijonov instrumentov na leto.



Tehnične specifikacije

• standard: EN 837-1, ASME B40.100
• nazivna velikost v mm: 40, 50, 63, 80, 100, 160
• razred točnosti:
  • EN 837-1: klasa 1.6 in klasa 2.5
  • ASME B40.100: razred B
• merilni element: bourdonova cev, tipa C ali vijačnega tipa
• razpon lestvice:  0 … 400 barov
• procesni priključek: EN 837-1, ISO 7, ANSI/B1.20.1

Več tehničnih informacij si oglejte pod zavihkom Dokumentacija.



Področja uporabe, aplikacije

• pnevmatika
• medicinski inženiring
• ogrevanje in klimatizacija
• za plinasta in tekoča sredstva, ki niso visoko viskozna ali kristalizirajo in ne bodo napadla delov bakrove zlitine



ELPRO poimenovanje: MAN-111.12
